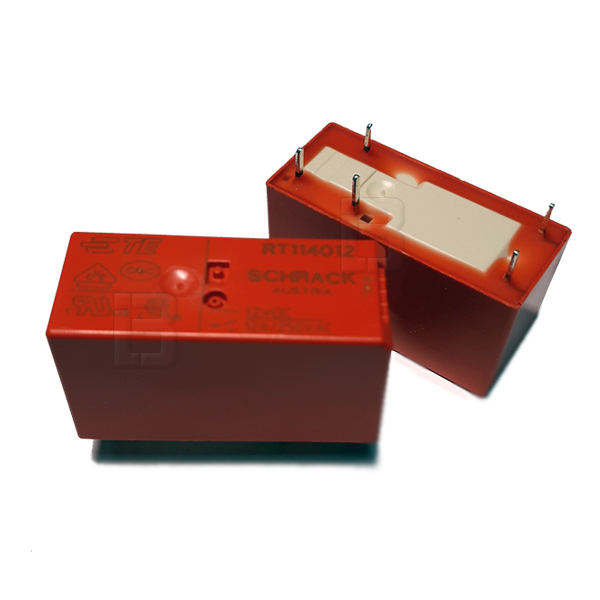

RELE RT114012

Relej RT114012 TE Connectivity 12VDC 12A SPDT Niskoprofilni PCB
Visokokvalitetni elektromehanički niskoprofilni energetski relej renomiranog svetskog brenda TE Connectivity (iz Schrack RT1 serije), sa kataloškom oznakom RT114012 (na sajtu zaveden pod nazivom RELE RT114012), projektovan je za direktnu montažu na štampane pločice (PCB) ili za ugradnju u odgovarajuća relejna podnožja na DIN šini. Ovaj pouzdani industrijski model odlikuje se kompaktnom niskom siluetom kućišta narandžaste boje visoke dielektrične čvrstoće, što tehničarima i serviserima omogućava znatnu uštedu prostora unutar zatvorenih elektro-ormana, kontrolnih kutija i upravljačkih modula.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 12V DC. Unutrašnji otpor namotaja iznosi 360 Ohm, uz osetljivu i energetski efikasnu nominalnu potrošnju kalema od oko 400 mW, što minimizuje oslobađanje toplote tokom dugotrajnog rada pod naponom i obezbeđuje visoku pouzdanost kontrolnog kruga. Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO / 1 Form C). Kontakti su izrađeni od napredne legure i namenski su dimenzionisani za trajno i stabilno prekidanje strujnih opterećenja do 12A pri mrežnom naponu od 250V AC, kao i pod jednosmernim naponom do 12A na 24V DC. Kućište ispunjava standarde klase zaštite RT II (flux proof / otpornost na prodiranje fluksa lemne paste), pružajući vrhunsku dielektričnu izolaciju od 5kV između špulne i kontakata uz standardni industrijski raster pinova od 5 mm sa ukupno 5 nožica na kućištu.
Najčešća primena:
Upravljačkim jedinicama industrijskih mašina, PLC izlaznim energetskim modulima i kontrolerima
Automatizaciji unutar elektro-ormana preko relejnih interfejsa i podnožja na DIN šini
HVAC kontrolerima, sistemima ventilacije, klimatizacije, toplotnim pumpama i gasnim kotlovima
Elektronici kućnih aparata, komercijalne bele tehnike i pratećih kontrolnih ploča sa ograničenom visinom pakovanja
Različitim elektronskim sklopovima, sistemima napajanja i mernim instrumentima opšte namene
