RELE RT314524

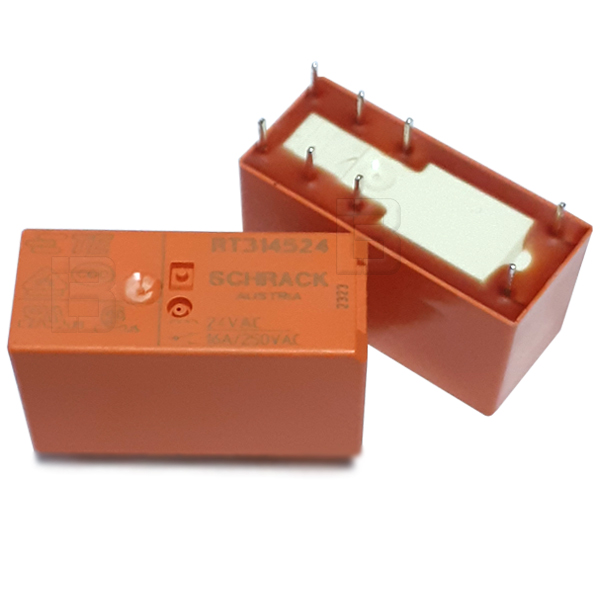

Relej RT314524 TE Connectivity 24VAC 16A SPDT Energetski PCB
Visokokvalitetni elektromehanički energetski relej svetski poznatog brenda TE Connectivity (iz Schrack RT1 serije), sa kataloškom oznakom RT314524, projektovan je prvenstveno za direktnu montažu lemljenjem na štampane pločice (PCB) ili za ugradnju u odgovarajuća relejna podnožja na DIN šini. Ovaj model odlikuje standardno narandžasto kućište visoke dielektrične čvrstoće i projektovan je za stabilan rad u zahtevnim sistemima automatizacije i kontrole napajanja.
Za razliku od uobičajenih DC modela, ovaj relej radi sa nominalnim naizmeničnim naponom špulne (kalema) od 24V AC (50/60Hz) uz optimizovanu potrošnju energije kontrolnog kola od oko 0.75 VA. Unutrašnji otpor namotaja iznosi 350 Ohm. Relej ima konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO). Izrađen je za bezbedno i pouzdano preklapanje visokih strujnih opterećenja do 16A pri nominalnom naponu od 250V AC. Kućište ispunjava standarde klase zaštite RT II (otpornost na prodiranje fluksa lemne paste), pružajući visoku dielektričnu izolaciju od 5kV između špulne i kontakata i raster pinova od 5 mm.
Najčešća primena:
Zbog robusnog dizajna, rada na naizmenični napon od 24VAC i jake strujne moći od 16 ampera, ovaj model se masovno primenjuje u:
Upravljačkim jedinicama industrijskih mašina i PLC sistemima koji koriste AC kontrolni napon
HVAC sistemima, kontrolerima za grejanje, klimatizaciju, ventilaciju i prateće pumpe
Energetskim modulima za pametne kuće i automatizaciju zgrada za bezbedno preklapanje rasvete i jačih potrošača
Elektronici kućnih aparata veće snage i komercijalnim uređajima
Sistemima automatizacije unutar elektro-ormana preko relejnih interfejsa i podnožja na DIN šini
