RELE RT314F05

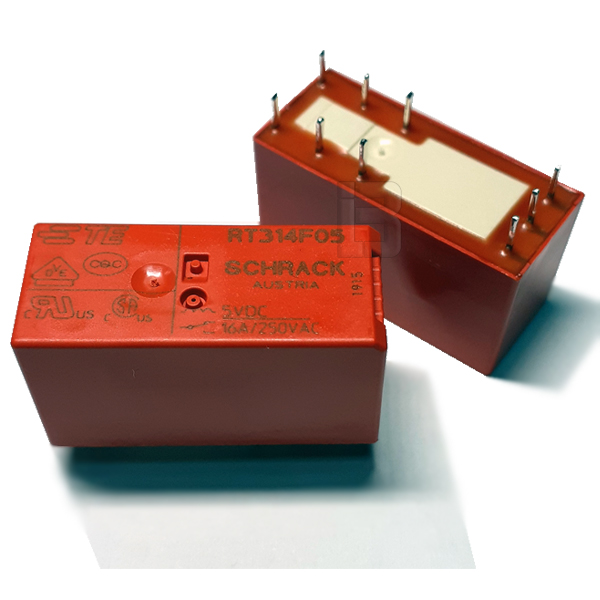

Relej RT314F05 TE Connectivity 5VDC 16A SPDT Bistabilni PCB
Visokokvalitetni elektromehanički bistabilni energetski relej renomiranog svetskog brenda TE Connectivity (iz Schrack RT1 bistabilne serije), sa kataloškom oznakom RT314F05, projektovan je za direktnu montažu na štampane pločice (PCB) ili za ugradnju u odgovarajuća relejna podnožja na DIN šini. Ovaj model odlikuje prepoznatljivo narandžasto kućište visoke dielektrične čvrstoće i spada u specifičnu klasu bistabilnih (latching) releja sa dva nezavisna namotaja (2-coil system). Za razliku od standardnih monostabilnih modela, bistabilni relej zahteva samo kratak naponski impuls za promenu stanja kontakata, nakon čega ostaje u tom položaju bez stalnog prisustva struje u špulni, što donosi drastične uštede u potrošnji energije elektronskog sistema.
Uređaj radi sa nominalnim jednosmernim upravljačkim naponom od 5V DC, pri čemu unutrašnji otpor namotaja iznosi 42 Ohm (odnosno 2x42 Ohm za sistem sa dva kalema). Relej ima konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO). Izrađen je od napredne AgSnO2 (srebro-kalaj oksid) legure koja pruža vrhunsku otpornost na habanje, električni luk i visoke strujne udare prilikom uključenja (inrush current). Dimenzionisan je za bezbedno preklapanje i stabilno prekidanje visokih strujnih opterećenja do 16A pri nominalnom mrežnom naponu od 250V AC, obezbeđujući snažnu dielektričnu izolaciju od 5kV između špulne i kontakata uz standardni industrijski raster pinova od 5 mm.
Prema dostupnim podacima iz baze i prateće tehničke dokumentacije, za ovaj tip artikla kao moguća alternativa i ekvivalent navodi se model RM85-3011-35-1005 (Relpol bistabilni relej sa dva namotaja), pa se savetuje da tehničar ili serviser pre svake ugradnje samostalno proveri elektro-mehaničke parametre i tačnu logiku pobude kalema radi potvrde pune kompatibilnosti na ploči.
Najčešća primena:
Zahvaljujući bistabilnom radu bez stalne potrošnje struje, niskom upravljačkom naponu od 5V i jakom kontaktu od 16 ampera, ovaj model se masovno primenjuje u:
Autonomnim i baterijski napajanim uređajima gde je ušteda energije i minimalno grejanje ploče od ključnog značaja
Mikrokontrolerskim razvojnim sklopovima (Arduino, Raspberry Pi) koji zahtevaju impulsno upravljanje jakim potrošačima
Sistemima pametnih kuća, pametnim brojilima, impulsnim relejima i energetskim modulima kućne automatizacije
HVAC kontrolerima, elektronskim termostatima i pratećim ventilacionim sistemima
Industrijskoj automatici, PLC izlaznim modulima i različitim memorijskim preklopnim sklopovima
