RELE RT334012

Relej RT334012 TE Connectivity 12VDC 16A SPST-NO Niskoprofilni PCB

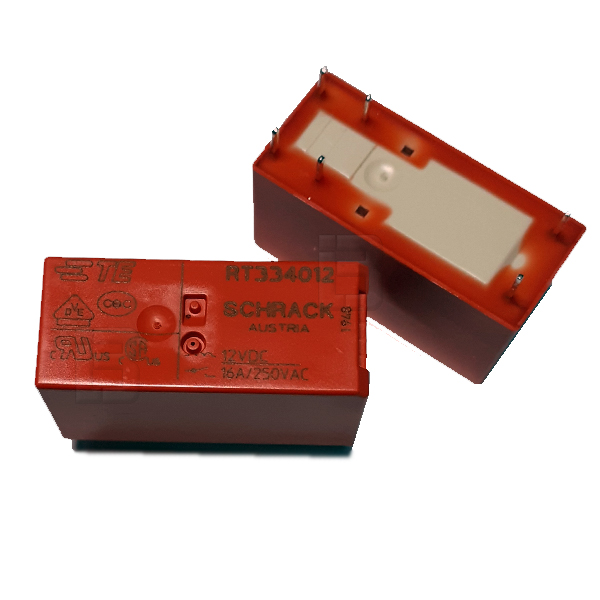

Visokokvalitetni elektromehanički niskoprofilni energetski relej renomiranog svetskog brenda TE Connectivity (iz Schrack RT1 serije), sa kataloškom oznakom RT334012 (na sajtu zaveden pod nazivom RELE RT334012, uz fabričku šifru 4-1393240-5), projektovan je za direktnu montažu na štampane pločice (PCB) ili za ugradnju u odgovarajuća relejna podnožja na DIN šini. Ovaj pouzdani industrijski model odlikuje se kompaktnom niskom siluetom kućišta narandžaste boje visoke dielektrične čvrstoće, što tehničarima i serviserima omogućava znatnu uštedu prostora unutar zatvorenih elektro-ormana, kontrolnih kutija i upravljačkih modula.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 12V DC. Unutrašnji otpor namotaja iznosi 360 Ohm, uz osetljivu i energetski efikasnu nominalnu potrošnju kalema od oko 400 mW, što minimizuje oslobađanje toplote tokom dugotrajnog rada pod naponom i obezbeđuje visoku pouzdanost kontrolnog kruga. Za razliku od preklopnih modela, ovaj relej poseduje konfiguraciju kontakata SPST-NO (Single Pole Single Throw - Normally Open), odnosno jedan normalno otvoren radni kontakt (1 Form A). Kontakti su izrađeni od napredne legure i namenski su dimenzionisani za trajno i stabilno prekidanje visokih strujnih opterećenja do 16A pri mrežnom naponu od 250V AC. Da bi bezbedno izdržao visoku struju od 16 ampera na štampanoj ploči, ovaj model koristi raspored sa ukupno 6 pinova na kućištu (gde su izvodi radnog kontakta unutrašnje strujne staze duplirani). Kućište ispunjava standarde klase zaštite RT II (flux proof / otpornost na prodiranje fluksa lemne paste), pružajući vrhunsku dielektričnu izolaciju od 5kV između špulne i kontakata.
Prema dostupnim podacima, za ovaj tip artikla kao moguća alternativa navodi se model RELE JQX115F - I/012-1H3A, pa se savetuje da tehničar ili serviser pre svake ugradnje samostalno proveri elektro-mehaničke parametre i raster nožica radi potvrde pune kompatibilnosti na ploči.
Najčešća primena:
HVAC kontrolerima, sistemima ventilacije, klimatizacije i automatskog grejanja (kontrolne ploče za kotlove i peći)
Upravljačkim jedinicama industrijskih mašina, PLC izlaznim energetskim modulima i digitalnim kontrolerima
Elektronici kućnih aparata, beloj tehnici velike snage (veš mašine, mašine za pranje sudova, rerne)
Automatizaciju unutar elektro-ormana preko relejnih interfejsa i podnožja na DIN šini
Energetskim modulima za pametne kuće i automatizaciju zgrada za bezbedno preklapanje jačih potrošača
