RELE RT424005

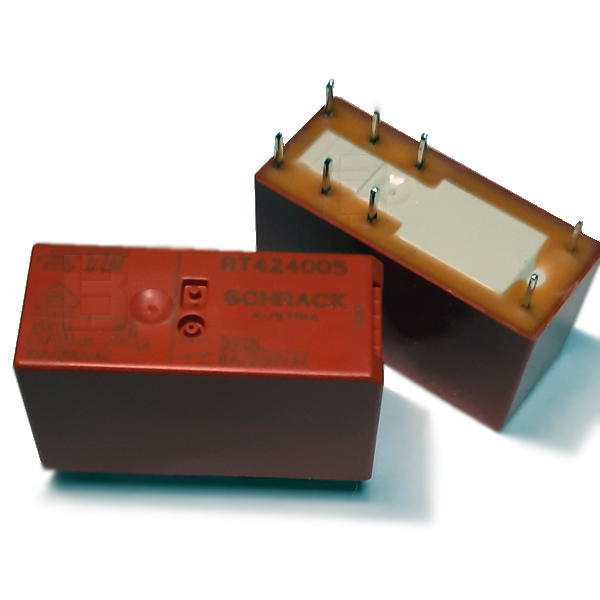

Relej RT424005 TE Connectivity 5VDC 8A DPDT Niskoprofilni PCB
Visokokvalitetni elektromehanički niskoprofilni energetski relej renomiranog svetskog brenda TE Connectivity (iz Schrack RT2 serije), sa kataloškom oznakom RT424005 (na sajtu zaveden pod nazivom RELE RT424005), projektovan je za direktnu montažu na štampane pločice (PCB) ili za ugradnju u odgovarajuća relejna podnožja na DIN šini. Ovaj pouzdani industrijski model odlikuje se kompaktnom niskom siluetom kućišta narandžaste boje visoke dielektrične čvrstoće, što tehničarima i serviserima omogućava znatnu uštedu prostora unutar zatvorenih elektro-ormana, kontrolnih kutija i upravljačkih modula.
Visokokvalitetni elektromehanički niskoprofilni energetski relej renomiranog svetskog brenda TE Connectivity (iz Schrack RT2 serije), sa kataloškom oznakom RT424005 (na sajtu zaveden pod nazivom RELE RT424005), projektovan je za direktnu montažu na štampane pločice (PCB) ili za ugradnju u odgovarajuća relejna podnožja na DIN šini. Ovaj pouzdani industrijski model odlikuje se kompaktnom niskom siluetom kućišta narandžaste boje visoke dielektrične čvrstoće, što tehničarima i serviserima omogućava znatnu uštedu prostora unutar zatvorenih elektro-ormana, kontrolnih kutija i upravljačkih modula.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 5V DC. Unutrašnji otpor namotaja iznosi 62 Ohm, uz osetljivu i energetski efikasnu nominalnu potrošnju kalema od oko 400 mW, što minimizuje oslobađanje toplote tokom dugotrajnog rada pod naponom i obezbeđuje visoku pouzdanost kontrolnog kruga. Relej poseduje konfiguraciju kontakata DPDT, odnosno dva nezavisna preklopna kontakta (2 CO / 2 Form C). Kontakti su izrađeni od kvalitetne legure i dimenzionisani su za trajno i stabilno prekidanje strujnih opterećenja do 8A pri mrežnom naponu od 250V AC, kao i pod jednosmernim naponom do 8A na 30V DC na oba kanala istovremeno. Kućište ispunjava standarde klase zaštite RT II (flux proof / otpornost na prodiranje fluksa lemne paste), pružajući vrhunsku dielektričnu izolaciju od 5kV između špulne i kontakata uz standardni industrijski raster pinova od 5 mm sa ukupno 8 pinova na kućištu.
Prema dostupnim podacima, za ovaj tip artikla kao moguća alternativa navodi se model RM84-2012-35-1005 RELPOL, pa se savetuje da tehničar ili serviser pre svake ugradnje samostalno proveri elektro-mehaničke parametre i raster nožica radi potvrde pune kompatibilnosti na ploči.
Najčešća primena:
Mikrokontrolerskim razvojnim sistemima i interfejsnim pločama (Arduino, Raspberry Pi i drugi 5V logički moduli)
Upravljačkim jedinicama industrijskih mašina i PLC izlaznim energetskim modulima koji koriste 5VDC napon za kontrolu
Automatizaciju unutar elektro-ormana preko relejnih interfejsa i podnožja na DIN šini
HVAC kontrolerima, sistemima ventilacije, klimatizacije, toplotnim pumpama i gasnim kotlovima
Elektronici kućnih aparata, komercijalne bele tehnike i pratećih kontrolnih ploča sa ograničenom visinom pakovanja
