RELE RT424024

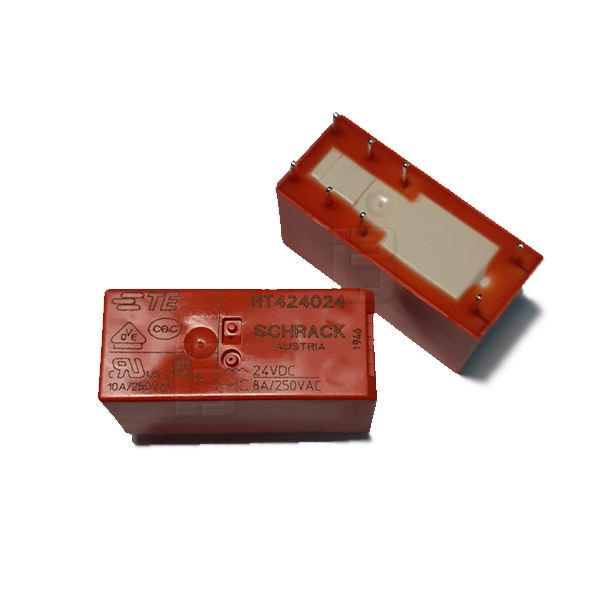

Relej RT424024 TE Connectivity 24VDC 8A DPDT Niskoprofilni PCB
Visokokvalitetni elektromehanički niskoprofilni energetski relej renomiranog svetskog brenda TE Connectivity (iz Schrack RT2 serije), sa kataloškom oznakom RT424024 (na sajtu zaveden pod nazivom RELE RT424024), projektovan je za direktnu montažu na štampane pločice (PCB) ili za ugradnju u odgovarajuća relejna podnožja na DIN šini. Ovaj pouzdani industrijski model odlikuje se kompaktnom niskom siluetom kućišta narandžaste boje visoke dielektrične čvrstoće, što tehničarima i serviserima omogućava znatnu uštedu prostora unutar zatvorenih elektro-ormana, kontrolnih kutija i upravljačkih modula.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 24V DC. Unutrašnji otpor namotaja iznosi 1.44 KOhm (1.44KOhm / 1440 Ohm), uz osetljivu i energetski efikasnu nominalnu potrošnju kalema od oko 400 mW, što minimizuje oslobađanje toplote tokom dugotrajnog rada pod naponom i obezbeđuje visoku pouzdanost kontrolnog kruga. Relej poseduje konfiguraciju kontakata DPDT, odnosno dva nezavisna preklopna kontakta (2 CO / 2 Form C). Kontakti su izrađeni od kvalitetne legure i namenski su dimenzionisani za trajno i stabilno prekidanje strujnih opterećenja do 8A pri nominalnom mrežnom naponu od 250V AC, kao i pod jednosmernim naponom do 8A na 24V DC na oba kanala istovremeno. Kućište ispunjava standarde klase zaštite RT II (flux proof / otpornost na prodiranje fluksa lemne paste), pružajući vrhunsku dielektričnu izolaciju od 5kV između špulne i kontakata uz standardni industrijski raster pinova od 5 mm sa ukupno 8 nožica na kućištu.
Prema dostupnim podacima, za ovaj tip artikla kao moguća alternativa navode se modeli RELE FTR-F1CL024R (Fujitsu), RELE G2RL2-DC24 (Omron RELE G2RL-2 DC24) i 41.52.9.024 RELEJ 8A24V (Finder 41.52.9.024.0010), pa se savetuje da tehničar ili serviser pre svake ugradnje samostalno proveri elektro-mehaničke parametre i raster nožica radi potvrde pune kompatibilnosti na ploči.
Najčešća primena:
Upravljačkim jedinicama industrijskih mašina i PLC izlaznim energetskim modulima koji koriste 24VDC napon kontrole
Automatizaciju unutar elektro-ormana preko relejnih interfejsa i podnožja na DIN šini
HVAC kontrolerima, sistemima ventilacije, klimatizacije, toplotnim pumpama i gasnim kotlovima
Elektronici kućnih aparata, komercijalne bele tehnike i pratećih kontrolnih ploča sa ograničenom visinom pakovanja
Različitim elektronskim sklopovima, sistemima napajanja, invertorima i mernim instrumentima opšte namene
