RELE RT424524

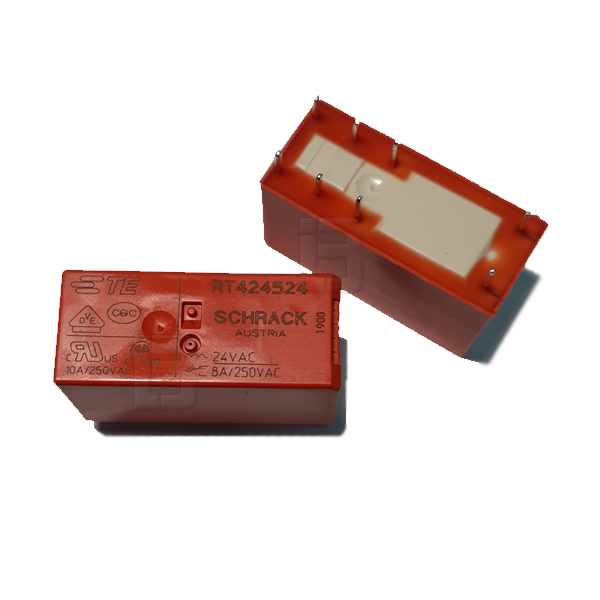

Relej RT424524 TE Connectivity 24VAC 8A DPDT Niskoprofilni PCB
Visokokvalitetni elektromehanički niskoprofilni energetski relej renomiranog svetskog brenda TE Connectivity (iz Schrack RT2 serije), sa kataloškom oznakom RT424524 (na sajtu zaveden pod nazivom RELE RT424524), projektovan je za direktnu montažu na štampane pločice (PCB) ili za ugradnju u odgovarajuća relejna podnožja na DIN šini. Ovaj pouzdani industrijski model odlikuje se kompaktnom niskom siluetom kućišta narandžaste boje visoke dielektrične čvrstoće, što tehničarima i serviserima omogućava znatnu uštedu prostora unutar zatvorenih elektro-ormana, kontrolnih kutija i upravljačkih modula.
Za razliku od standardnih DC modela, ovaj specifični uređaj radi sa nominalnim naizmeničnim naponom špulne (kalema) od 24V AC (50/60Hz). Unutrašnji otpor namotaja iznosi 350 Ohm, uz osetljivu i energetski efikasnu potrošnju kalema od oko 0.74 VA, što minimizuje oslobađanje toplote tokom dugotrajnog rada pod naponom. Relej poseduje konfiguraciju kontakata DPDT, odnosno dva nezavisna preklopna kontakta (2 CO / 2 Form C). Kontakti su izrađeni od kvalitetne AgNi 90/10 (srebro-nikl) legure i dimenzionisani su za trajno i stabilno prekidanje strujnih opterećenja do 8A pri nominalnom mrežnom naponu od 250V AC na oba kanala istovremeno. Kućište ispunjava standarde klase zaštite RT II (flux proof / otpornost na prodiranje fluksa lemne paste), pružajući vrhunsku dielektričnu izolaciju od 5kV između špulne i kontakata uz standardni industrijski raster pinova od 5 mm.
Najčešća primena:
Zahvaljujući specifičnom radu na naizmeničnu struju od 24V, niskoprofilnom kućištu i konfiguraciji sa dva nezavisna preklopna kontakta od 8A, ovaj model se masovno primenjuje u:
Upravljačkim jedinicama industrijskih mašina i PLC izlaznim modulima koji koriste 24VAC napon za kontrolu
Automatizaciji unutar elektro-ormana preko relejnih interfejsa i podnožja na DIN šini
HVAC kontrolerima, sistemima ventilacije, klimatizacije, toplotnim pumpama i gasnim kotlovima
Elektronici kućnih aparata, komercijalne bele tehnike i pratećih kontrolnih ploča sa ograničenom visinom pakovanja
Različitim elektronskim sklopovima, sistemima napajanja i mernim instrumentima opšte namene
