RELE RY12W-K

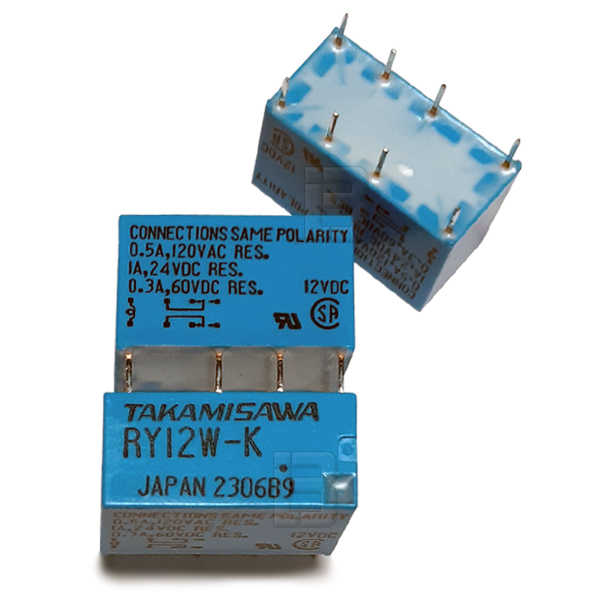

Relej RY12W-K Takamisawa Fujitsu 12VDC 1A DPDT Signalni PCB
Visokokvalitetni subminijaturni elektromehanički signalni relej renomiranog brenda Takamisawa (potbrend korporacije Fujitsu), sa kataloškom oznakom RY12W-K, projektovan je prvenstveno za direktnu montažu na štampane pločice (PCB). Ovaj model iz popularne RY serije odlikuje se ultra-kompaktnim dimenzijama kućišta i strukturom visoke osetljivosti, pružajući izuzetnu preciznost u preklapanju mernih, telekomunikacionih i audio signala.
Uređaj radi sa nominalnim jednosmernim naponom špulne (zavojnice) od 12V DC. Kalem poseduje veoma visoku osetljivost uz nominalnu potrošnju energije od svega 150 mW, dok unutrašnji otpor namotaja iznosi 960 Ohm, što obezbeđuje minimalno grejanje komponente i energetsku efikasnost kontrolne elektronike. Relej ima konfiguraciju kontakata DPDT, odnosno dva nezavisna preklopna kontakta (2 CO / 2 Form C). Kontakti su presvučeni zlatom (gold-overlay) kako bi se osigurao izuzetno nizak prelazni otpor i maksimalna pouzdanost pri radu sa slabim strujama. Dimenzionisan je za strujna opterećenja do 1A pri naponu od 24V DC, dok pod naizmeničnim mrežnim naponom bezbedno radi do 0.5A na 120V AC, odnosno 0.3A na 60V DC (rezistivno opterećenje). Kućište je zaptiveno (washable) što ga štiti tokom procesa lemljenja i čišćenja ploče.
Najčešća primena:
Zbog izuzetno osetljive špulne od 960 Ohm, pozlaćenih preklopnih kontakata i signalne namene, ovaj model se najčešće koristi u:
Telekomunikacionoj opremi, mrežnim uređajima i interfejsnim modulima
Audio i video opremi, miksetama i pojačalima za precizno preklapanje ulaznih signala
Mernim instrumentima, laboratorijskim uređajima i ispitnim sistemima (test oprema)
Medicinskoj elektronici i pratećim kontrolnim panelima visoke preciznosti
Automatizaciji kancelarijske opreme i pametnih kućnih instalacija
