RELE RY24WK

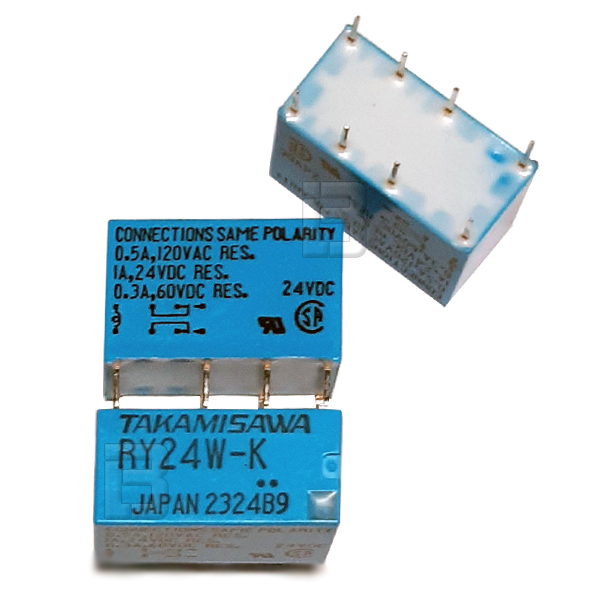

Relej RY24W-K Takamisawa Fujitsu 24VDC 1A DPDT Signalni PCB
Visokokvalitetni subminijaturni elektromehanički signalni relej renomiranog brenda Takamisawa (potbrend korporacije Fujitsu), sa kataloškom oznakom RY24W-K, projektovan je prvenstveno za direktnu montažu na štampane pločice (PCB). Ovaj model iz poznate RY serije odlikuje se kompaktnim dimenzijama kućišta i strukturom izuzetno visoke osetljivosti, pružajući maksimalnu preciznost pri preklapanju telekomunikacionih, audio i mernih signala.
Uređaj radi sa nominalnim jednosmernim naponom špulne (zavojnice) od 24V DC. Kalem poseduje visoku osetljivost uz nominalnu potrošnju energije od svega 200 mW, dok unutrašnji otpor namotaja iznosi 2.88 KOhm (2880 Ohm), što garantuje minimalno grejanje komponente i stabilnost kontrolne elektronike tokom dugotrajnog rada pod naponom. Relej ima konfiguraciju kontakata DPDT, odnosno dva nezavisna preklopna kontakta (2 CO / 2 Form C). Kontakti su presvučeni zlatom (gold-overlay) kako bi se sprečila oksidacija, osigurao izuzetno nizak prelazni otpor i zadržala maksimalna pouzdanost pri radu sa slabim strujama. Dimenzionisan je za strujna opterećenja do 1A pri jednosmernom naponu od 24V DC, dok pod naizmeničnim mrežnim naponom bezbedno radi do 0.5A na 120V AC, odnosno 0.3A na 60V DC (rezistivno opterećenje). Kućište je zaptiveno (washable) što pruža zaštitu tokom procesa lemljenja i pranja ploče.
Najčešća primena:
Zbog izuzetno osetljive špulne od 2.88 KOhm, pozlaćenih preklopnih kontakata i signalne namene, ovaj model se najčešće koristi u:
Telekomunikacionoj opremi, mrežnim preklopnicima i interfejsnim modulima
Audio i video opremi, miksetama i studijskim pojačalima za precizno preklapanje ulaza
Mernim instrumentima, laboratorijskim uređajima i ispitnim sistemima (test oprema)
Medicinskoj elektronici i pratećim kontrolnim panelima visoke preciznosti
Automatizaciji kancelarijske opreme i pametnih kućnih instalacija
