RELE RY5WK

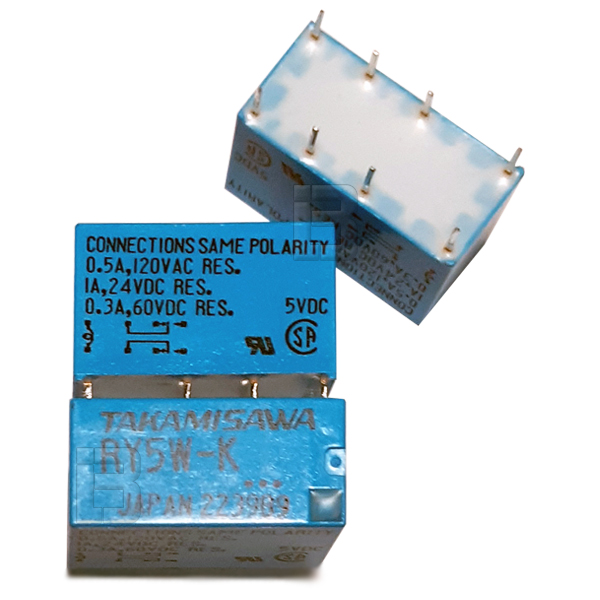

Relej RY5W-K Takamisawa Fujitsu 5VDC 1A DPDT Signalni PCB
Visokokvalitetni subminijaturni elektromehanički signalni relej renomiranog brenda Takamisawa (potbrend korporacije Fujitsu), sa kataloškom oznakom RY5W-K, projektovan je prvenstveno za direktnu montažu na štampane pločice (PCB). Ovaj model iz poznate RY serije odlikuje se ultra-kompaktnim dimenzijama kućišta i strukturom izuzetno visoke osetljivosti, pružajući maksimalnu preciznost pri preklapanju telekomunikacionih, audio i mernih signala.
Uređaj radi sa nominalnim jednosmernim naponom špulne (zavojnice) od 5V DC. Kalem poseduje visoku osetljivost uz nominalnu potrošnju energije od svega 150 mW, dok unutrašnji otpor namotaja iznosi 167 Ohm (uobičajena fabrička vrednost za RY5W-K, na kućištu deklarisan za rad u 5VDC sistemima), što garantuje minimalno grejanje komponente i energetsku efikasnost kontrolne elektronike tokom rada. Relej ima konfiguraciju kontakata DPDT, odnosno dva nezavisna preklopna kontakta (2 CO / 2 Form C). Kontakti su presvučeni zlatom (gold-overlay) kako bi se sprečila oksidacija, osigurao izuzetno nizak prelazni otpor i zadržala maksimalna pouzdanost pri radu sa slabim strujama. Dimenzionisan je za strujna opterećenja do 1A pri jednosmernom naponu od 24V DC, dok pod naizmeničnim mrežnim naponom bezbedno radi do 0.5A na 120V AC, odnosno 0.3A na 60V DC (rezistivno opterećenje). Kućište je zaptiveno (washable) što pruža zaštitu tokom procesa lemljenja i pranja ploče.
Najčešća primena:
Zbog izuzetno osetljive špulne, pozlaćenih preklopnih kontakata i signalne namene, ovaj model se najčešće koristi u:
Mikrokontrolerskim razvojnim sistemima (Arduino, Raspberry Pi i drugi 5V logički nivoi)
Telekomunikacionoj opremi, mrežnim preklopnicima i interfejsnim modulima
Audio i video opremi, miksetama i studijskim pojačalima za precizno preklapanje ulaza
Mernim instrumentima, laboratorijskim uređajima i ispitnim sistemima (test oprema)
Medicinskoj elektronici i pratećim kontrolnim panelima visoke preciznosti
