RELE RZ0H-1A4-D012

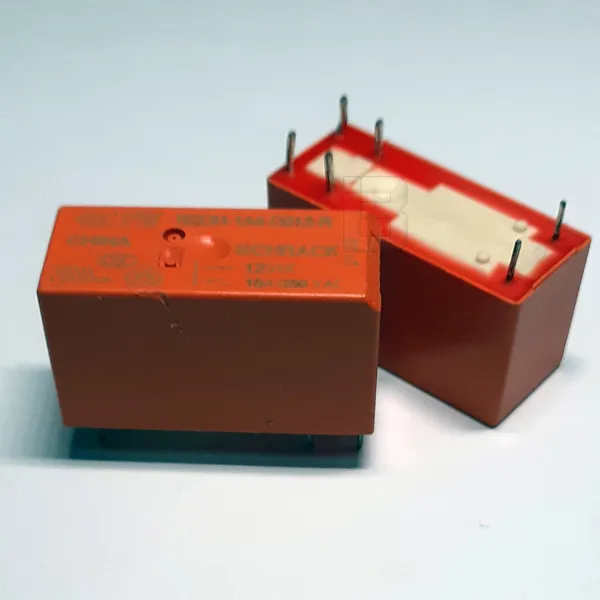

Relej RZ0H-1A4-D012 TE Connectivity 12VDC 16A SPST-NO Niskoprofilni PCB
Visokokvalitetni elektromehanički niskoprofilni energetski relej renomiranog svetskog brenda TE Connectivity (iz Schrack RZ serije), sa kataloškom oznakom RZ0H-1A4-D012 projektovan je za direktnu montažu na štampane pločice (PCB) ili za ugradnju u odgovarajuća relejna podnožja. Ovaj pouzdani model visoke izdržljivosti odlikuje se kompaktnim kućištem narandžaste boje standardnih dimenzija 29 x 12.7 mm i niskom siluetom visine od 15.7 mm. Serija RZ0H je specijalno razvijena da izdrži povišene temperature ambijenta i zahtevne uslove rada u modernim elektronskim modulima.
Uređaj radi sa nominalnim jednosmernim naponom zavojnice (kalema) od 12V DC. Unutrašnji otpor zavojnice iznosi 360 Ohm, uz osetljivu i energetski efikasnu potrošnju kalema od oko 400 mW, što minimizuje oslobađanje toplote tokom dugotrajnog rada pod naponom. Relej poseduje konfiguraciju kontakata SPST-NO (Single Pole Single Throw - Normally Open), odnosno jedan normalno otvoren radni kontakt (1 NO / 1 Form A). Kontakti su izrađeni od vrhunskog materijala AgNi 90/10 (srebro-nikl) i namenski su dimenzionisani za stabilno preklapanje i trajno prekidanje visokih strujnih opterećenja do 16A pri nominalnom mrežnom naponu od 250V AC. Da bi bezbedno izdržao visoku struju od 16 ampera na štampanoj ploči, ovaj model koristi raspored sa ukupno 6 pinova dužine 3.5 mm (gde su izvodi radnog kontakta unutrašnje strujne staze duplirani). Narandžasto kućište ispunjava standarde zaštitne konstrukcije RT II (flux proof / otpornost na prodiranje fluksa lemne paste), pružajući vrhunsku dielektričnu izolaciju.
Najčešća primena:
HVAC kontrolerima, sistemima ventilacije, klimatizacije i automatskog grejanja (kontrolne ploče za kotlove, peći i toplotne pumpe)
Upravljačkim jedinicama industrijskih mašina, PLC izlaznim energetskim modulima i digitalnim kontrolerima
Elektronici kućnih aparata, beloj tehnici velike snage (veš mašine, mašine za pranje sudova, ugradne rerne)
Automatizaciju unutar elektro-ormana preko relejnih interfejsa i podnožja na DIN šini
Energetskim modulima za pametne kuće i automatizaciju zgrada za bezbedno preklapanje jačih potrošača.
