RELE SFK-112DM

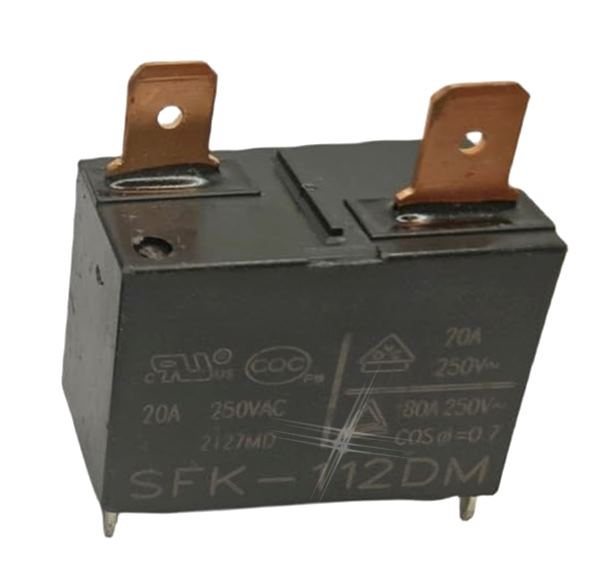

Relej SFK-112DM Sanyou 12VDC 20A SPST-NO Kombinovani PCB Faston
Visokokvalitetni elektromehanički energetski relej visoke snage renomiranog proizvođača Sanyou (ili u širokoj industrijskoj primeni pod oznakom SFK serije), sa kataloškom oznakom SFK-112DM (na sajtu zaveden pod nazivom RELE SFK-112DM), specijalno je projektovan za teške energetske sklopove i uređaje visoke potrošnje. Ovaj specifični model odlikuje se jedinstvenim kombinovanim tipom terminala: sa donje strane kućišta nalaze se klasični THT pinovi za direktno lemljenje na štampanu ploču (PCB), dok se sa gornje strane nalaze integrisani muški brzi Faston konektori (buksne), što omogućava direktno i bezbedno povezivanje energetskih kablova bez opterećivanja samih vodova i grejanja štampane ploče.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 12V DC, uz nominalnu struju i stabilnu potrošnju energije kalema koja osigurava pouzdano privlačenje kontakata. Relej poseduje konfiguraciju kontakata SPST-NO (Single Pole Single Throw - Normally Open), odnosno jedan normalno otvoren radni kontakt (označeno i u pratećem opisu na nemačkom jeziku kao 1 SCHLIESSER). Dimenzionisan je za rad sa visokim strujama i sposoban je da trajno i bezbedno preklapa jake induktivne i rezistivne potrošače do 20A pri nominalnom mrežnom naponu od 250V AC. Robusna unutrašnja konstrukcija kontakata obezbeđuje izuzetnu dugovečnost i otpornost na električni luk, što ovaj energetski model čini idealnim izborom za upravljanje kompresorima i grejačima velike snage.
Prema dostupnim podacima, za ovaj tip artikla kao moguća alternativa navodi se model RELE G4A1AEDC12 (Omron RELE G4A-1A-E DC12), pa se savetuje da tehničar ili serviser pre svake ugradnje samostalno proveri elektro-mehaničke parametre i raster nožica radi potvrde pune kompatibilnosti na ploči.
Najčešća primena:
Najčešće se koristi kod KLIMA uređaja (za direktno i pouzdano pokretanje jakih kompresora spoljne jedinice)
HVAC sistemima, toplotnim pumpama, sistemima ventilacije i profesionalnim električnim kotlovima za grejanje
Elektronici kućnih aparata velike snage, profesionalnoj beloj tehnici, mašinama za pranje veša i rernama
Upravljačkim jedinicama unutar industrijske automatike i energetskim modulima koji komutiraju jake struje potrošača
Izvorima napajanja, invertorima i sklopovima gde gornji kablovski priključak smanjuje grejanje štampane ploče
