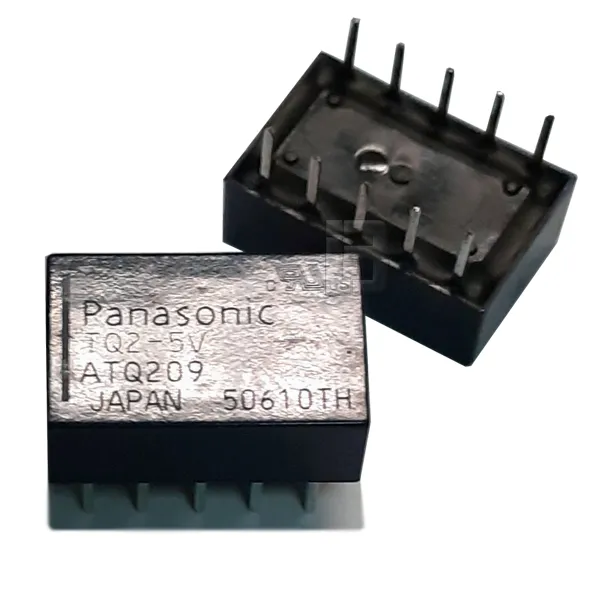

Signalni Relej PANASONIC 5VDC TQ2-5V DPDT 2A (ATQ209)
Panasonic TQ2-5V (šifra modela ATQ209) je vrhunski, visokoosetljivi minijaturni elektromagnetni signalni relej niskog profila iz svetski poznate TQ serije. Specijalno je projektovan za visoko pouzdano i precizno preklapanje, kao i usmeravanje signala male snage na štampanim pločama (PCB). Sa nominalnim naponom špulne od 5V DC i izuzetno niskom potrošnjom od svega 140 mW, ovaj relej obezbeđuje izuzetnu uštedu energije, minimalno opterećenje kontrolne elektronike i sprečava zagrevanje okolnih komponenti.
Relej poseduje DPDT (2 Form C) konfiguraciju kontakata koja omogućava istovremeno i potpuno nezavisno upravljanje sa dva električna kola. Konstruisan je sa potpuno zaptivenim kućištem (sealed construction) koje garantuje visoku otpornost na spoljne uticaje.
Zahvaljujući izuzetnoj dielektričnoj čvrstoći i odličnoj izolaciji između špulne i kontakata, uspešno štiti osetljivu elektroniku od prenapona.
Ovaj model predstavlja zamenu za releje: NA-5W-K (FUJITSU / Takamisawa) i EA2-5NU (NEC).
Primena:
Telekomunikaciona oprema, mrežni uređaji i pametni kućni sistemi
Arduino, mikrokontrolerski projekti i DIY elektronika na 5V napajanju
Medicinski aparati i laboratorijska oprema
Ispitne i merne stanice (ATE)
Profesionalni audio/video preklopnici i audio matrice
Panasonic TQ2-5V (šifra modela ATQ209) je vrhunski, visokoosetljivi minijaturni elektromagnetni signalni relej niskog profila iz svetski poznate TQ serije. Specijalno je projektovan za visoko pouzdano i precizno preklapanje, kao i usmeravanje signala male snage na štampanim pločama (PCB). Sa nominalnim naponom špulne od 5V DC i izuzetno niskom potrošnjom od svega 140 mW, ovaj relej obezbeđuje izuzetnu uštedu energije, minimalno opterećenje kontrolne elektronike i sprečava zagrevanje okolnih komponenti.
Relej poseduje DPDT (2 Form C) konfiguraciju kontakata koja omogućava istovremeno i potpuno nezavisno upravljanje sa dva električna kola. Konstruisan je sa potpuno zaptivenim kućištem (sealed construction) koje garantuje visoku otpornost na spoljne uticaje.
Zahvaljujući izuzetnoj dielektričnoj čvrstoći i odličnoj izolaciji između špulne i kontakata, uspešno štiti osetljivu elektroniku od prenapona.
Ovaj model predstavlja zamenu za releje: NA-5W-K (FUJITSU / Takamisawa) i EA2-5NU (NEC).
Primena:
Telekomunikaciona oprema, mrežni uređaji i pametni kućni sistemi
Arduino, mikrokontrolerski projekti i DIY elektronika na 5V napajanju
Medicinski aparati i laboratorijska oprema
Ispitne i merne stanice (ATE)
Profesionalni audio/video preklopnici i audio matrice
Proizvođač: PANASONIC
Serija / Model: TQ2-5V (Šifra: ATQ209)
Tip proizvoda: Signalni subminijaturni elektro-mehanički relej
Napon špulne (Coil Voltage): 5V DC
Potrošnja špulne: Visoka osetljivost od 140 mW (minimalno opterećuje kontrolne drajvere)
Konfiguracija kontakata: DPDT (Double Pole Double Throw / 2 Form C)
Maksimalna struja kontakata: 2A
Dimenzije: Niski profil (kompaktne dimenzije štede prostor na ploči i omogućavaju gustu montažu)
Kućište: Potpuno zaptiveno (sealed type)
Radna temperatura-40°C do +70°C
Serija / Model: TQ2-5V (Šifra: ATQ209)
Tip proizvoda: Signalni subminijaturni elektro-mehanički relej
Napon špulne (Coil Voltage): 5V DC
Potrošnja špulne: Visoka osetljivost od 140 mW (minimalno opterećuje kontrolne drajvere)
Konfiguracija kontakata: DPDT (Double Pole Double Throw / 2 Form C)
Maksimalna struja kontakata: 2A
Dimenzije: Niski profil (kompaktne dimenzije štede prostor na ploči i omogućavaju gustu montažu)
Kućište: Potpuno zaptiveno (sealed type)
Radna temperatura-40°C do +70°C
