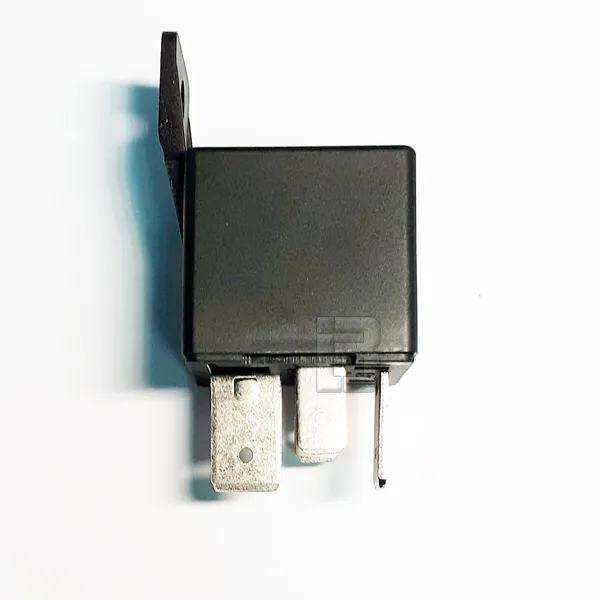

RELE ZA AUTO FRC3-12F

Auto relej FRC3A-12F DC12V 70A SPST-NO (FIC FRC3 80R)
Elektromehanički auto relej visokih performansi sa oznakom FRC3A-12F (alternativno dostupan pod kodom FIC FRC3) namenjen je za ugradnju u sisteme auto-industrije i prateće elektronike. Uređaj je projektova n za upravljanje strujnim krugovima visoke snage, obezbeđujući stabilno prekidanje struje do 70A pri nominalnom naponu od 14VDC.
Komponenta poseduje konfiguraciju kontakata SPST-NO (Single Pole Single Throw - Normally Open), odnosno jedan radni kontakt koji je u pasivnom stanju otvoren. Unutrašnji otpor špulne iznosi 80 ? (oma), što obezbeđuje optimalnu potrošnju struje i minimalno grejanje tokom dugotrajnog rada pod naponom od 12V DC.
Konstrukcija kućišta: Plastika otporna na visoke temperature sa integrisanom plastičnom ušicom (nosačem) za fiksiranje šrafom na šasiju vozila.
Raspored i povezivanje pinova (Šema na kućištu):
Na plastičnom kućištu utisnuta je standardna grafička šema sa numeracijom pinova prema standardu za auto-električne komponente:
Pin 85 i Pin 86: Kontakti namotaja (špulne) za aktivaciju releja (12V kontrolni signal).
Pin 30: Glavni ulaz za napajanje (stalni plus ili masa sa izvora).
Pin 87: Izlazni radni kontakt prema potrošaču (zatvara krug kada se relej aktivira).
Najčešća primena u vozilima:
Zbog visokog strujnog kapaciteta od 70 ampera, ovaj relej se koristi za automatizaciju i bezbedno uključivanje zahtevnih potrošača na vozilu gde standardni releji od 30A ili 40A nisu dovoljni:
Sistemi dodatnog osvetljenja (LED barovi, maglenke, radni farovi)
Električne pumpe za gorivo visokog pritiska
Ventilatori hladnjaka motora i klime
Snažne auto sirene i kompresori
Sistemi za restarta i distribuciju napajanja u tuning projektima
