Relej AZ7631C-24DE Zettler 24VDC 12A SPDT Monostabilni PCB

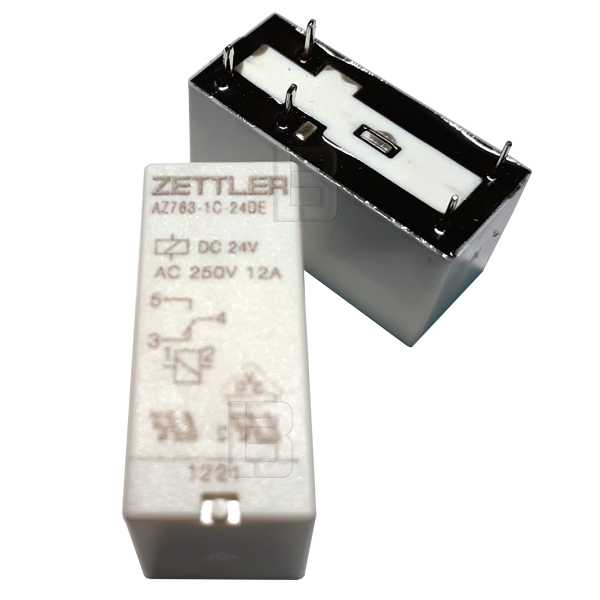

Visokokvalitetni elektromehanički energetski relej renomiranog američko-nemačkog proizvođača Zettler, sa kataloškom oznakom AZ7631C-24DE (označen i pod fabričkom serijom AZ763-1C-24DE), projektovan je za direktnu montažu na štampane pločice (PCB) ili za postavljanje u odgovarajuća relejna podnožja. Ovaj model se odlikuje niskoprofilnom i kompaktnom konstrukcijom kućišta crne boje sa standardnim rasporedom pinova, što pruža visoku pouzdanost i značajnu uštedu prostora u zahtevnim elektronskim sklopovima.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 24V DC. Kalem poseduje monostabilna svojstva uz unutrašnji otpor namotaja od 1440 Ohm (1.44 kOhm), što obezbeđuje visoku energetsku efikasnost, ekonomičnu potrošnju struje i minimalno odavanje toplote unutar zatvorenih kućišta. Relej ima konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO). Dimenzionisan je za bezbedno preklapanje i stabilno prekidanje strujnih opterećenja do 12A pri nominalnom mrežnom naponu od 250V AC. Visoka dielektrična čvrstoća kućišta garantuje odličnu izolaciju između kontrolnog kola i izvršnih kontakata.
Prema dostupnim podacima iz baze i prateće tehničke dokumentacije, za ovaj tip artikla kao direktna alternativa i ekvivalent navodi se model HF115F/24-1ZS1A (Hongfa RELE HF115F/24-1ZS1A HONGFA), pa se savetuje da tehničar ili serviser pre svake ugradnje samostalno proveri elektro-mehaničke parametre i raspored pinova radi potvrde pune kompatibilnosti na ploči.
Najčešća primena:
Zahvaljujući niskoprofilnom dizajnu kućišta, standardnom radnom naponu od 24V i preklopnom kontaktu snage 12 ampera, ovaj model se masovno primenjuje u:
Upravljačkim jedinicama industrijskih mašina i PLC izlaznim interfejsnim modulima na DIN šini
HVAC kontrolerima, sistemima ventilacije, klimatizacije i automatskog grejanja (npr. ploče za kotlove)
Elektronici kućnih aparata, bele tehnike velike snage i pratećih upravljačkih sklopova
Energetskim modulima za pametne kuće i automatizaciju zgrada za bezbedno preklapanje opterećenja
Izvorima napajanja, punjačima i mernim instrumentima koji zahtevaju visoku dielektričnu izolaciju
Visokokvalitetni elektromehanički energetski relej renomiranog američko-nemačkog proizvođača Zettler, sa kataloškom oznakom AZ7631C-24DE (označen i pod fabričkom serijom AZ763-1C-24DE), projektovan je za direktnu montažu na štampane pločice (PCB) ili za postavljanje u odgovarajuća relejna podnožja. Ovaj model se odlikuje niskoprofilnom i kompaktnom konstrukcijom kućišta crne boje sa standardnim rasporedom pinova, što pruža visoku pouzdanost i značajnu uštedu prostora u zahtevnim elektronskim sklopovima.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 24V DC. Kalem poseduje monostabilna svojstva uz unutrašnji otpor namotaja od 1440 Ohm (1.44 kOhm), što obezbeđuje visoku energetsku efikasnost, ekonomičnu potrošnju struje i minimalno odavanje toplote unutar zatvorenih kućišta. Relej ima konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO). Dimenzionisan je za bezbedno preklapanje i stabilno prekidanje strujnih opterećenja do 12A pri nominalnom mrežnom naponu od 250V AC. Visoka dielektrična čvrstoća kućišta garantuje odličnu izolaciju između kontrolnog kola i izvršnih kontakata.
Prema dostupnim podacima iz baze i prateće tehničke dokumentacije, za ovaj tip artikla kao direktna alternativa i ekvivalent navodi se model HF115F/24-1ZS1A (Hongfa RELE HF115F/24-1ZS1A HONGFA), pa se savetuje da tehničar ili serviser pre svake ugradnje samostalno proveri elektro-mehaničke parametre i raspored pinova radi potvrde pune kompatibilnosti na ploči.
Najčešća primena:
Zahvaljujući niskoprofilnom dizajnu kućišta, standardnom radnom naponu od 24V i preklopnom kontaktu snage 12 ampera, ovaj model se masovno primenjuje u:
Upravljačkim jedinicama industrijskih mašina i PLC izlaznim interfejsnim modulima na DIN šini
HVAC kontrolerima, sistemima ventilacije, klimatizacije i automatskog grejanja (npr. ploče za kotlove)
Elektronici kućnih aparata, bele tehnike velike snage i pratećih upravljačkih sklopova
Energetskim modulima za pametne kuće i automatizaciju zgrada za bezbedno preklapanje opterećenja
Izvorima napajanja, punjačima i mernim instrumentima koji zahtevaju visoku dielektričnu izolaciju
Proizvođač: Zettler
Model / Oznaka: AZ7631C-24DE (AZ763-1C-24DE)
Tip releja: Niskoprofilni PCB energetski relej / monostabilni
Konfiguracija kontakata: SPDT / 1 CO (jedan preklopni kontakt)
Napon špulne: 24V DC
Otpor kalema (špulne): 1440 Ohm
Maksimalna struja kontakata: 12A na 250V AC
Montaža: THT (direktno kroz rupe na PCB ploči ili u podnožje)
Tip kućišta: Plastično / Kompaktno kućište crne boje
Sertifikati: cULus, VDE (utisnuti na kućištu)
Model / Oznaka: AZ7631C-24DE (AZ763-1C-24DE)
Tip releja: Niskoprofilni PCB energetski relej / monostabilni
Konfiguracija kontakata: SPDT / 1 CO (jedan preklopni kontakt)
Napon špulne: 24V DC
Otpor kalema (špulne): 1440 Ohm
Maksimalna struja kontakata: 12A na 250V AC
Montaža: THT (direktno kroz rupe na PCB ploči ili u podnožje)
Tip kućišta: Plastično / Kompaktno kućište crne boje
Sertifikati: cULus, VDE (utisnuti na kućištu)
