RELE HF115F-024-1ZS1A

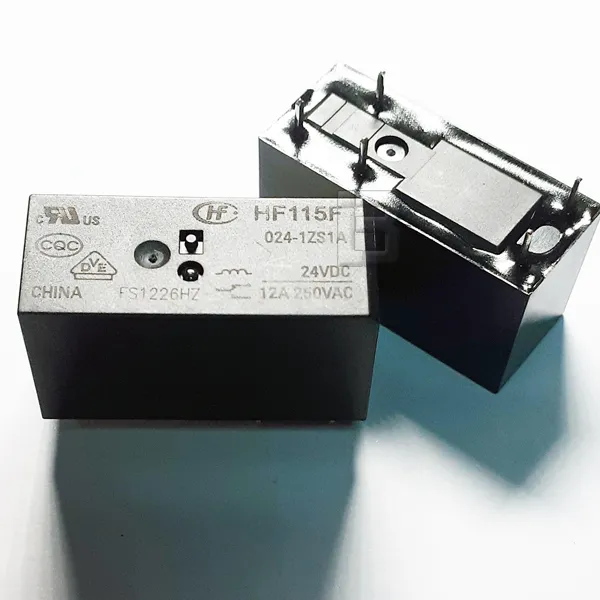

Relej HF115F-024-1ZS1A Hongfa 24VDC 12A SPDT Niskoprofilni PCB
Visokokvalitetni minijaturni elektromehanički niskoprofilni energetski relej renomiranog svetskog proizvođača Hongfa, sa kataloškom oznakom HF115F-024-1ZS1A (na sajtu zaveden pod nazivom RELE HF115F-024-1ZS1A), projektovan je za direktnu montažu lemljenjem na štampane pločice (PCB) ili za ugradnju u odgovarajuća relejna podnožja na DIN šini. Ovaj izuzetno popularni model iz serije HF115F odlikuje se niskoprofilnom i kompaktnom konstrukcijom kućišta crne boje visine od svega 15.7 mm, što tehničarima i serviserima omogućava veliku gustinu pakovanja komponenata i maksimalnu uštedu prostora unutar elektronskih modula.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 24V DC. Unutrašnji otpor namotaja iznosi 1440 Ohm, uz osetljivu i energetski efikasnu nominalnu potrošnju kalema od oko 400 mW, što minimizuje oslobađanje toplote tokom dugotrajnog rada pod naponom. Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO / 1 Form C). Kontakti su prilagođeni za pouzdano preklapanje i stabilno prekidanje visokih opterećenja do 12A pri nominalnom mrežnom naponu od 250V AC. Kako bi bezbedno izdržao struju od 12 ampera na štampanoj ploči, ovaj model koristi specifičan raspored sa ukupno 5 pinova (verzija 1ZS1 sa rasterom od 3.5 mm za kontakte). Plastično kućište ispunjava standarde klase zaštite od prodiranja fluksa lemne paste, pružajući vrhunsku dielektričnu izolaciju od 5kV između špulne i kontakata.
Prema dostupnim podacima, za ovaj tip artikla kao moguća alternativa navodi se model RELE AZ7631C-24DE (Zettler), pa se savetuje da tehničar ili serviser pre svake ugradnje samostalno proveri elektro-mehaničke parametre i raster nožica radi potvrde pune kompatibilnosti na ploči.
Najčešća primena:
HVAC kontrolerima, elektronskim termostatima, sistemima ventilacije i pločama za automatsko grejanje (kotlovi i peći)
Elektronici kućnih aparata, komercijalnoj beloj tehnici i pratećih kontrolnim pločama sa niskim profilom ugradnje
Upravljačkim jedinicama unutar industrijske automatike, tajmerima i PLC izlaznim interfejsnim pločama
Sistemima kućne automatizacije, pametnim kućnim instalacijama, preklopnicima i kontrolerima rasvete
Različitim elektronskim modulima opšte namene, izvorima napajanja i mernim instrumentima
