RELE AZ8222C-48DSE

Relej AZ8222C-48DSE Zettler 48VDC 2A DPDT Subminijaturni PCB

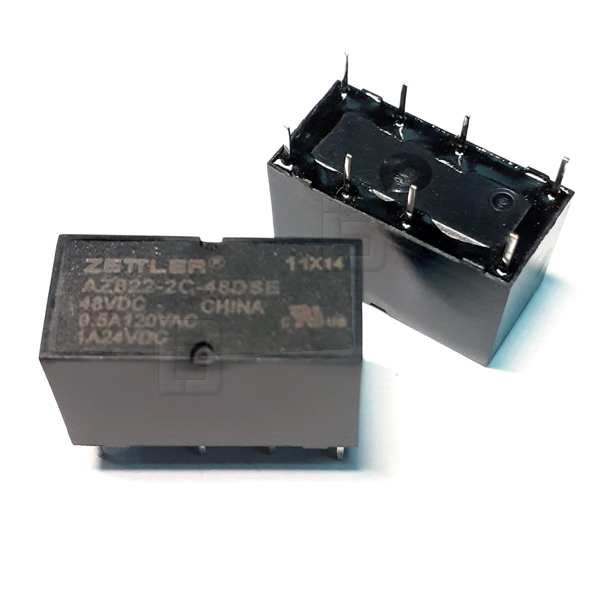

Visokokvalitetni subminijaturni elektromehanički monostabilni signalni relej renomiranog američko-nemačkog proizvođača Zettler, sa kataloškom oznakom AZ8222C-48DSE (na kućištu označen fabričkom šifrom AZ822-2C-48DSE), projektovan je za direktnu montažu na štampane pločice (PCB). Ovaj pouzdani i dugotrajni model odlikuje se kompaktnim niskoprofilnim pravougaonim kućištem crne boje sa standardnom Dual In-Line (DIL) konfiguracijom od ukupno 8 pinova. Klasifikovan je pod visokim standardom zaštite IP64, što potvrđuje da je kućište potpuno zaptiveno i otporno na prašinu, prskanje vode i prodor fluksa lemne paste tokom automatskog THT lemljenja.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 48V DC. Unutrašnji otpor namotaja iznosi 7.68 KOhm (7680 Ohm), što obezbeđuje izuzetno nisku potrošnju struje i visoku energetsku efikasnost, uz minimalno oslobađanje toplote unutar zatvorenih elektronskih modula i kućišta mernih instrumenata. Relej poseduje konfiguraciju kontakata DPDT, odnosno dva nezavisna preklopna kontakata (2 Form C / 2 CO). Kontakti su prilagođeni za precizno signalno i energetsko komutiranje, deklarisani za maksimalnu struju preklapanja do 2A pod jednosmernim naponom od 30V DC. Na naizmeničnim strujnim krugovima bezbedno radi sa opterećenjima do 0.5A pri naponu od 120V AC, dok je za bazične DC linije deklarisan na 1A pri 24V DC. Unutrašnji materijali i struktura obezbeđuju izuzetno nizak prelazni otpor kontakata i visoku dielektričnu izolaciju.
Najčešća primena:
Telekomunikacionoj opremi, ruterima, mrežnim preklopnicima i interfejsnim komunikacionim modulima na 48VDC sistemima
Industrijskoj automatici, tajmerima, PLC izlaznim modulima i procesnim upravljačkim pločama
Mernim instrumentima, laboratorijskim uređajima, senzorima i specijalizovanoj test opremi za precizno komutiranje signala
Audio i video opremi, miksetama i studijskim instalacijama gde je potreban nizak nivo šuma i visoka pouzdanost
Sistemima automatizacije zgrada, pametnim kućnim instalacijama i alarmnim centralama sa višim upravljačkim naponima
