RELE AZ9431CH/24DEF

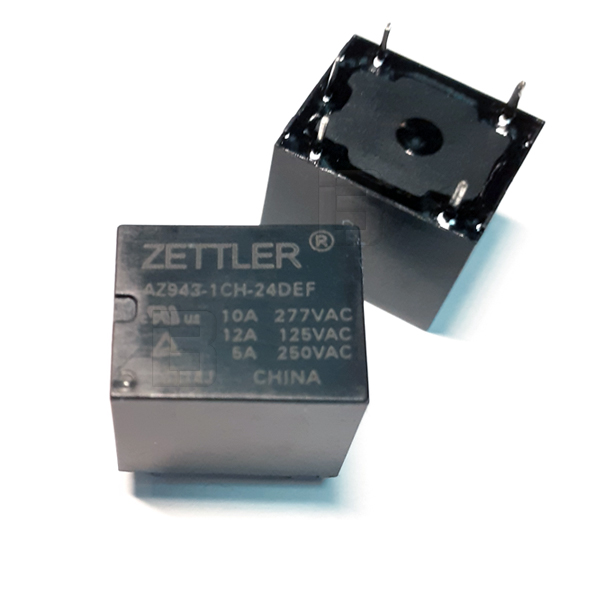

Relej AZ9431CH-24DEF Zettler 24VDC 10A SPDT Kockasti PCB
Visokokvalitetni subminijaturni elektromehanički monostabilni energetski relej renomiranog američko-nemačkog proizvođača Zettler, sa kataloškom oznakom AZ9431CH-24DEF (na sajtu zaveden pod nazivima RELE AZ9431CH/24DEF i AZ943-1CH-24DEF), projektovan je za direktnu montažu lemljenjem na štampane pločice (PCB). Ovaj široko rasprostranjeni kockasti model odlikuje se kompaktnim kućištem crne boje (klasičan "sugar cube" oblik) i standardnim rasporedom od ukupno 5 pinova. Oznaka "-F" na kraju kataloškog broja potvrđuje klasu visoke termičke izolacije namotaja do 155°C (Class F), što mu omogućava stabilan rad i produžen vek trajanja u uslovima povišene temperature ambijenta.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 24V DC. Unutrašnji otpor namotaja iznosi 1600 Ohm (Coil 1600 Ohms), što obezbeđuje visoku energetsku efikasnost kontrolnog kola i minimalno termičko opterećenje tokom rada. Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 Form C / 1 CO). Dimenzionisan je za pouzdano preklapanje i stabilno prekidanje različitih nivoa opterećenja: nominalni kapacitet na normalno otvorenom kontaktu iznosi do 10A pri 277V AC, do 12A pri 125V AC, kao i do 5A pri mrežnom naponu od 250V AC. Kućište ispunjava standarde potpunog zaptivanja (sealed type), pružajući sigurnu mehaničku izolaciju i zaštitu unutrašnjih elemenata od prodora vlage i fluksa lemne paste tokom procesa automatskog THT lemljenja kroz rupe na ploči.
Prema dostupnim podacima i informacijama kao dostupni zamenski proizvodi za ovaj model navodi se relej RELE AZ9431CH-24DE (Zettler), pa se savetuje da tehničar ili serviser pre svake ugradnje samostalno proveri elektro-mehaničke parametre i raster nožica radi potvrde pune kompatibilnosti na ploči.
Najčešća primena:
Upravljačkim jedinicama unutar industrijske automatike, PLC izlaznim interfejsnim pločama i tajmerima
HVAC opremi, elektronskim termostatima, sistemima ventilacije i pratećim sklopovima automatskog grejanja
Elektronici kućnih aparata, komercijalnoj beloj tehnici i pratećim kontrolnim pločama uređaja
Sistemima kućne automatizacije, pametnim kućama, prekidačima i modulima za upravljanje rasvetom
Različitim elektronskim modulima opšte namene, izvorima napajanja i mernim instrumentima
