RELE AZ9431CH-24DE

Relej G5LE-1 DC24 Omron 24VDC 10A SPDT Industrijski PCB
Visokokvalitetni elektromehanički kockasti relej vodećeg svetskog proizvođača Omron, sa kataloškom oznakom G5LE-1 DC24 (dostupan i pod oznakom G5LE1-DC24), projektovan je za direktnu montažu na štampane pločice (PCB). Ovaj izuzetno popularni model iz pouzdane G5LE serije odlikuje se kompaktnim kockastim kućištem crne boje i naprednom unutrašnjom konstrukcijom koja obezbeđuje visoku otpornost na naponske udare i izvrsnu izolaciju između kontrolnog kola i izvršnih kontakata.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 24V DC, uz ekonomičnu potrošnju energije kalema od oko 400 mW. Unutrašnji otpor namotaja iznosi 1440 Ohm (1.44 kOhm), što omogućava visoku energetsku efikasnost upravljačkog sklopa i minimalno oslobađanje toplote tokom dugotrajnog rada pod naponom. Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO / 1 Form C). Kontakti su prilagođeni za pouzdano preklapanje i stabilno prekidanje strujnih opterećenja do 10A pri nominalnom mrežnom naponu od 250V AC, kao i pod jednosmernim naponom do 10A na 30V DC. Kućište ispunjava standarde klase zaštite od prodiranja fluksa lemne paste (flux protection), pružajući stabilnost i sigurnost tokom procesa automatskog THT lemljenja.

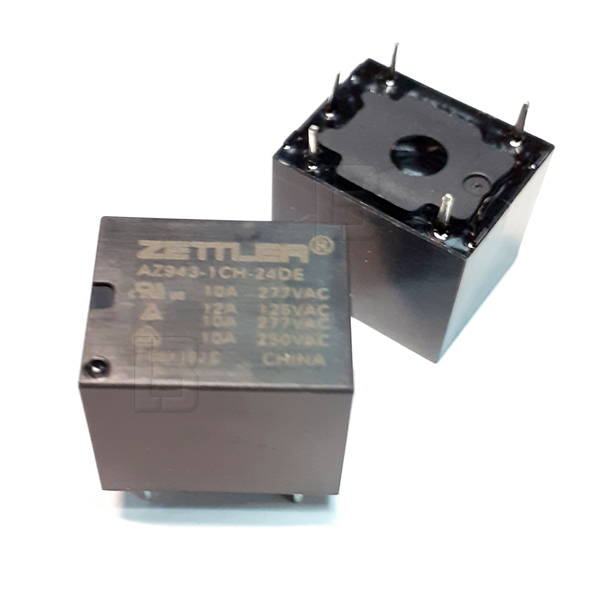

Prema dostupnim podacima iz baze i prateće tehničke dokumentacije, za ovaj tip artikla kao direktne i potpuno kompatibilne alternative i ekvivalenti navode se modeli AZ9431CH-24DE (Zettler RELE AZ9431CH-24DE) i HF3FD/024-ZST (Hongfa), pošto dele identičnu prekidnu moć od 10A, standardni napon špulne od 24VDC i identičan raspored od 5 pinova (kockasti pinout) na štampanoj ploči. Savetuje se da tehničar ili serviser pre svake ugradnje samostalno proveri elektro-mehaničke parametre radi potvrde kompatibilnosti na ploči.
Najčešća primena:
Zahvaljujući dokazanom industrijskom kvalitetu, standardnom upravljačkom naponu od 24V i preklopnom kontaktu snage 10 ampera, ovaj model se masovno primenjuje u:
Upravljačkim jedinicama unutar industrijske automatike i PLC izlaznim interfejsnim pločama
HVAC opremi, elektronskim termostatima, sistemima ventilacije i automatskog grejanja
Elektronici kućnih aparata, bele tehnike (veš mašine, mašine za sudove) i pratećih kontrolnih ploča uređaja
Sistemima kućne automatizacije, pametnim kućama, prekidačima i kontrolerima rasvete
Različitim elektronskim sklopovima, izvorima napajanja i mernim instrumentima opšte namene
