RELE EZSS-124D

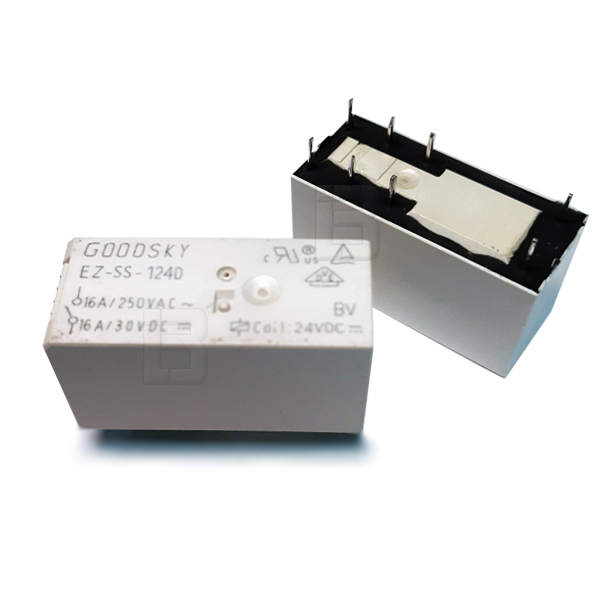

Relej EZ-SS-124D Goodsky 24VDC 16A SPDT Energetski PCB
Visokokvalitetni minijaturni elektromehanički energetski relej renomiranog proizvođača Goodsky, sa kataloškom oznakom EZ-SS-124D (na sajtu dostupan i pod nazivom RELE EZSS-124D), projektovan je prvenstveno za direktnu montažu na štampane pločice (PCB) ili za postavljanje u odgovarajuća industrijska podnožja na DIN šini. Ovaj pouzdani model iz EZ serije odlikuje se kompaktnom, niskoprofilnom i vitkom konstrukcijom kućišta svetlo sive boje, što tehničarima i serviserima omogućava veliku gustinu pakovanja komponenata i značajnu uštedu prostora na elektronskoj ploči.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 24V DC, uz osetljivu i energetski veoma efikasnu potrošnju struje namotaja od svega 16.7mA (snaga kalema iznosi oko 400 mW). Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO). Dimenzionisan je za pouzdano preklapanje i stabilno prekidanje visokih strujnih opterećenja do 16A pri nominalnom mrežnom naponu od 250V AC, kao i do 16A pod jednosmernim naponom do 30V DC (rezistivno opterećenje AC1/DC1). Kako bi bezbedno izdržao struju od 16 ampera, ovaj model koristi specifičan raspored sa dupliranim izlaznim pinovima za kontakte (ukupno 8 pinova na kućištu). Oznaka "-SS-" u kataloškom broju potvrđuje da je kućište u izvedbi otpornoj na fluks (flux proof / standard sealing), što unutrašnjost releja efikasno štiti tokom procesa automatskog THT lemljenja.
Prema dostupnim podacima iz baze i prateće tehničke dokumentacije, za ovaj tip artikla kao direktne alternative i potpuno kompatibilni ekvivalenti navode se modeli Omron G2RL-1-E DC24 (G2RL-1-E DC24 Omron 24VDC 16A SPDT) i TE Connectivity RT314024 (RT314024 24VDC 16A SPDT), pošto dele identičnu prekidnu moć od 16A, nizak profil, standardni napon špulne od 24VDC i identičan raspored od 8 pinova na štampanoj ploči. Savetuje se da tehničar ili serviser pre svake ugradnje samostalno proveri elektro-mehaničke parametre radi potvrde kompatibilnosti na ploči.
Najčešća primena:
Zahvaljujući niskoprofilnom kućištu visoke strujne moći od 16A i standardnom radnom naponu od 24V, ovaj model se masovno primenjuje u:
HVAC kontrolerima, sistemima ventilacije, klimatizacije i pratećim cirkulacionim pumpama (ploče za kotlove)
Elektronici kućnih aparata, veš mašina, mašina za sudove i bele tehnike velike snage
Upravljačkim jedinicama industrijskih mašina i PLC izlaznim interfejsnim modulima na DIN šini
Energetskim modulima za pametne kuće i automatizaciju zgrada za bezbedno preklapanje jačih potrošača
Izvorima napajanja, audio opremi i mernim instrumentima koji zahtevaju stabilno energetsko preklapanje
