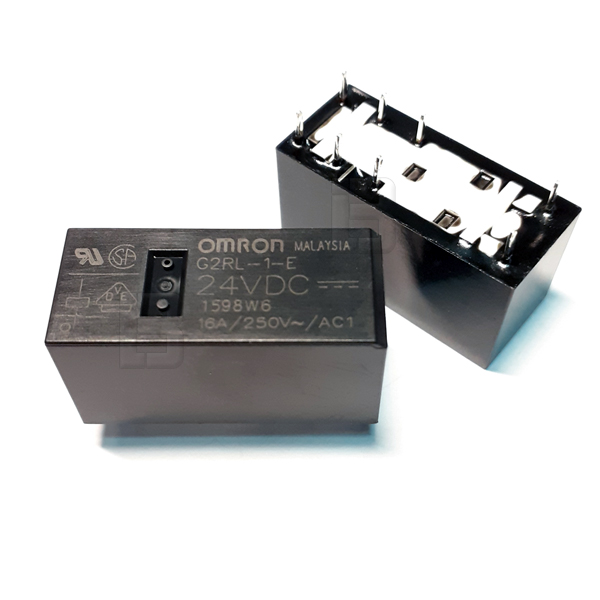

Relej G2RL-1-E DC24 Omron 24VDC 16A SPDT Niskoprofilni PCB
Visokokvalitetni elektromehanički niskoprofilni energetski relej vodećeg svetskog proizvođača Omron, sa kataloškom oznakom G2RL-1-E DC24 (dostupan i pod oznakom G2RL1E-DC24), projektovan je za direktnu montažu na štampane pločice (PCB) ili za montiranje u odgovarajuća relejna podnožja na DIN šini. Ovaj pouzdani model iz popularne serije G2RL-E odlikuje se kompaktnom niskom siluetom visine od svega 15.7 mm. Unutrašnja konstrukcija sa rastojanjem kontakata i kalema od 8 mm obezbeđuje izuzetno visoku dielektričnu čvrstoću i izvrsnu električnu izolaciju (otpornost na naponske udare do 10 kV).
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 24V DC, uz osetljivu i energetski efikasnu potrošnju struje namotaja od svega 16.7mA (snaga kalema iznosi oko 400 mW). Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO). Verzija sa oznakom "-E" označava visoki kapacitet preklapanja (High-capacity), što omogućava trajno i stabilno prekidanje strujnih opterećenja do 16A pri nominalnom naponu od 250V AC. Kućište ispunjava standarde otpornosti na visoke termičke uticaje (klasa izolacije F) i predviđeno je za stabilan rad u širokom temperaturnom opsegu od -40 do +85 °C.
Prema dostupnim podacima iz baze i prateće tehničke dokumentacije, za ovaj tip artikla kao direktne alternative i ekvivalenti navode se modeli RELEJ RT314024 (TE Connectivity / Schrack) i Finder 41.61.9.024.0010 (41.61.9.024 RELEJ 16A24V), pa se savetuje da tehničar ili serviser pre svake ugradnje samostalno proveri elektro-mehaničke parametre i raspored pinova radi potvrde pune kompatibilnosti na ploči.
Najčešća primena:
Zahvaljujući niskoprofilnom kućištu visoke strujne moći od 16A i standardnom radnom naponu od 24V, ovaj model se masovno primenjuje u:
Upravljačkim jedinicama industrijskih mašina i PLC izlaznim interfejsnim modulima na DIN šini
HVAC kontrolerima, sistemima ventilacije, klimatizacije i pratećim pumpama (npr. ploče za kotlove)
Energetskim modulima za pametne kuće i automatizaciju zgrada za bezbedno preklapanje jačih potrošača
Elektronici kućnih aparata, bele tehnike velike snage i pratećih upravljačkih sklopova
Audio opremi, izvorima napajanja i mernim instrumentima koji zahtevaju visoku dielektričnu izolaciju
Visokokvalitetni elektromehanički niskoprofilni energetski relej vodećeg svetskog proizvođača Omron, sa kataloškom oznakom G2RL-1-E DC24 (dostupan i pod oznakom G2RL1E-DC24), projektovan je za direktnu montažu na štampane pločice (PCB) ili za montiranje u odgovarajuća relejna podnožja na DIN šini. Ovaj pouzdani model iz popularne serije G2RL-E odlikuje se kompaktnom niskom siluetom visine od svega 15.7 mm. Unutrašnja konstrukcija sa rastojanjem kontakata i kalema od 8 mm obezbeđuje izuzetno visoku dielektričnu čvrstoću i izvrsnu električnu izolaciju (otpornost na naponske udare do 10 kV).
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 24V DC, uz osetljivu i energetski efikasnu potrošnju struje namotaja od svega 16.7mA (snaga kalema iznosi oko 400 mW). Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO). Verzija sa oznakom "-E" označava visoki kapacitet preklapanja (High-capacity), što omogućava trajno i stabilno prekidanje strujnih opterećenja do 16A pri nominalnom naponu od 250V AC. Kućište ispunjava standarde otpornosti na visoke termičke uticaje (klasa izolacije F) i predviđeno je za stabilan rad u širokom temperaturnom opsegu od -40 do +85 °C.
Prema dostupnim podacima iz baze i prateće tehničke dokumentacije, za ovaj tip artikla kao direktne alternative i ekvivalenti navode se modeli RELEJ RT314024 (TE Connectivity / Schrack) i Finder 41.61.9.024.0010 (41.61.9.024 RELEJ 16A24V), pa se savetuje da tehničar ili serviser pre svake ugradnje samostalno proveri elektro-mehaničke parametre i raspored pinova radi potvrde pune kompatibilnosti na ploči.
Najčešća primena:
Zahvaljujući niskoprofilnom kućištu visoke strujne moći od 16A i standardnom radnom naponu od 24V, ovaj model se masovno primenjuje u:
Upravljačkim jedinicama industrijskih mašina i PLC izlaznim interfejsnim modulima na DIN šini
HVAC kontrolerima, sistemima ventilacije, klimatizacije i pratećim pumpama (npr. ploče za kotlove)
Energetskim modulima za pametne kuće i automatizaciju zgrada za bezbedno preklapanje jačih potrošača
Elektronici kućnih aparata, bele tehnike velike snage i pratećih upravljačkih sklopova
Audio opremi, izvorima napajanja i mernim instrumentima koji zahtevaju visoku dielektričnu izolaciju
Proizvođač: Omron (Made in Malaysia)
Model / Oznaka: G2RL-1-E DC24 (G2RL1E-DC24)
Tip releja: Niskoprofilni PCB energetski relej visokog kapaciteta (visina 15.7 mm)
Konfiguracija kontakata: SPDT / 1 CO (jedan preklopni kontakt)
Napon špulne: 24V DC
Struja špulne (potrošnja): 16.7mA (snaga ~400 mW)
Maksimalna struja kontakata: 16A na 250V AC
Izolacija između špulne i kontakata: 8 mm klirens / 10 kV otpornost na udar
Klasa izolacije kućišta: Klasa FRadna temperatura: od -40 do +85 °C
Montaža: THT (direktno kroz rupe na PCB ploči ili u relejno podnožje)
Sertifikati: cULus, VDE (utisnuti na kućištu)
Model / Oznaka: G2RL-1-E DC24 (G2RL1E-DC24)
Tip releja: Niskoprofilni PCB energetski relej visokog kapaciteta (visina 15.7 mm)
Konfiguracija kontakata: SPDT / 1 CO (jedan preklopni kontakt)
Napon špulne: 24V DC
Struja špulne (potrošnja): 16.7mA (snaga ~400 mW)
Maksimalna struja kontakata: 16A na 250V AC
Izolacija između špulne i kontakata: 8 mm klirens / 10 kV otpornost na udar
Klasa izolacije kućišta: Klasa FRadna temperatura: od -40 do +85 °C
Montaža: THT (direktno kroz rupe na PCB ploči ili u relejno podnožje)
Sertifikati: cULus, VDE (utisnuti na kućištu)
