RELE RT314024

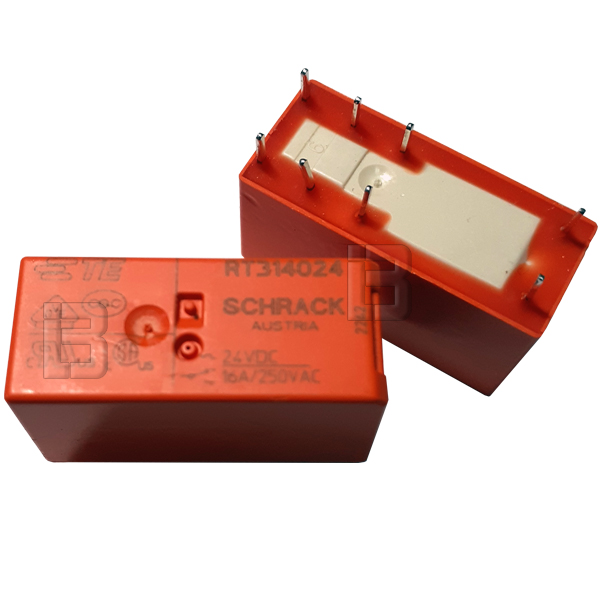

Relej RT314024 TE Connectivity 24VDC 16A SPDT Energetski PCB
Visokokvalitetni elektromehanički energetski relej svetski poznatog brenda TE Connectivity (iz Schrack RT1 serije), sa kataloškom oznakom RT314024, projektovan je prvenstveno za direktnu montažu lemljenjem na štampane pločice (PCB) ili za ugradnju u odgovarajuća relejna podnožja na DIN šini. Ovaj model odlikuje standardno narandžasto kućište visoke dielektrične čvrstoće i projektovan je za stabilan rad u zahtevnim sistemima automatizacije i kontrole napajanja.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 24V DC, uz osetljivu i energetski efikasnu potrošnju kalema od oko 400 mW. Unutrašnji otpor namotaja iznosi 1.44 KOhm (1440 Ohm), što minimizuje oslobađanje toplote tokom dugotrajnog rada pod naponom u zatvorenim kućištima. Relej ima konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO). Dizajniran je za bezbedno i pouzdano preklapanje visokih strujnih opterećenja do 16A pri nominalnom mrežnom naponu od 250V AC. Kućište ispunjava standarde klase zaštite RT II (otpornost na prodiranje fluksa lemne paste), pružajući visoku dielektričnu izolaciju od 5kV između špulne i kontakata i raster pinova od 5 mm.
Prema dostupnim podacima iz baze i prateće tehničke dokumentacije, za ovaj tip artikla kao direktna alternativa i ekvivalent navodi se model Finder 41.61.9.024.0010 (41.61.9.024 RELEJ 16A24V), kao i industrijske zamene Zettler AZ764-1C-24DE i Omron G2RL-1-E DC24, pa se savetuje da tehničar ili serviser pre svake ugradnje samostalno proveri elektro-mehaničke parametre i raspored pinova radi potvrde pune kompatibilnosti na ploči.
Najčešća primena:Zbog robusnog dizajna, standardnog radnog napona od 24V i jake strujne moći od 16 ampera, ovaj model se masovno primenjuje u:
Upravljačkim jedinicama industrijskih mašina i PLC sistemima koji koriste DC kontrolni napon
HVAC sistemima, kontrolerima za grejanje, klimatizaciju, ventilaciju i prateće pumpe
Energetskim modulima za pametne kuće i automatizaciju zgrada za bezbedno preklapanje rasvete i jačih potrošača
Elektronici kućnih aparata veće snage i komercijalnim uređajima
Sistemima automatizacije unutar elektro-ormana preko relejnih interfejsa i podnožja na DIN šini
