RELE G2R1-DC24

Relej G2R-1-DC24 Omron 24VDC 10A SPDT Industrijski PCB

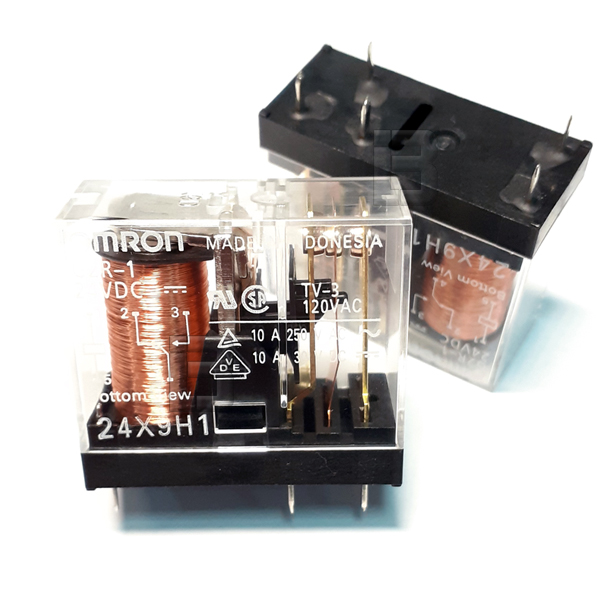

Visokokvalitetni elektromehanički industrijski energetski relej vodećeg svetskog proizvođača Omron, sa kataloškom oznakom G2R-1-DC24 (na sajtu zaveden pod nazivom RELE G2R1-DC24 i RELE 24VDC10A-O), projektovan je za direktnu montažu na štampane pločice (PCB) ili za ugradnju u odgovarajuća relejna podnožja. Ovaj izuzetno popularni model iz pouzdane G2R serije odlikuje se prepoznatljivim potpuno providnim kućištem koje omogućava vizuelnu proveru stanja unutrašnjih kontakata i namotaja, kao i unutrašnjim dizajnom koji pruža visoku dielektričnu čvrstoću i izvrsnu električnu izolaciju između kontrolnog kola i izvršnih kontakata.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 24V DC, uz nominalnu radnu struju kalema od 21.8mA i ekonomičnu potrošnju energije kalema (snagu) od oko 530 mW. Unutrašnji otpor namotaja iznosi 1100 Ohm (1.1 kOhm), što osigurava stabilno i snažno preklapanje uz minimalno odavanje toplote. Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO / 1 Form C). Dimenzionisan je za pouzdano preklapanje i stabilno prekidanje jačih strujnih opterećenja do 10A pri mrežnom naponu od 250V AC, uz definisanu maksimalnu struju preklapanja od 10A max. Takođe poseduje TV-3 sertifikaciju utisnutu na kućištu koja garantuje visoku otpornost na jake strujne udare (inrush current) prilikom uključenja induktivnih opterećenja na mrežnom naponu do 120VAC. Kućište pruža stabilnost i sigurnost tokom procesa automatskog THT lemljenja preko standardnog rasporeda od 5 pinova.
Prema dostupnim podacima, za ovaj tip artikla kao moguća alternativa navode se modeli 40.31.9.024.0000 RELEJ, 40.31.7.024.0000 RELEJ i RELE LMR1-24D, pa se savetuje da tehničar ili serviser pre svake ugradnje samostalno proveri elektro-mehaničke parametre, raspored i raster nožica radi potvrde pune kompatibilnosti na ploči.
Najčešća primena:
Upravljačkim jedinicama unutar industrijske automatike, PLC izlaznim modulima i interfejsnim pločama
Elektronici kućnih aparata, bele tehnike (mašine za veš, rerne) i pratećih kontrolnih ploča
HVAC kontrolerima, elektronskim termostatima, sistemima ventilacije i automatskog grejanja (ploče za kotlove)
Sistemima kućne automatizacije, pametnim kućama, prekidačima i kontrolerima rasvete
Različitim elektronskim sklopovima opšte namene, izvorima napajanja i mernim instrumentima
