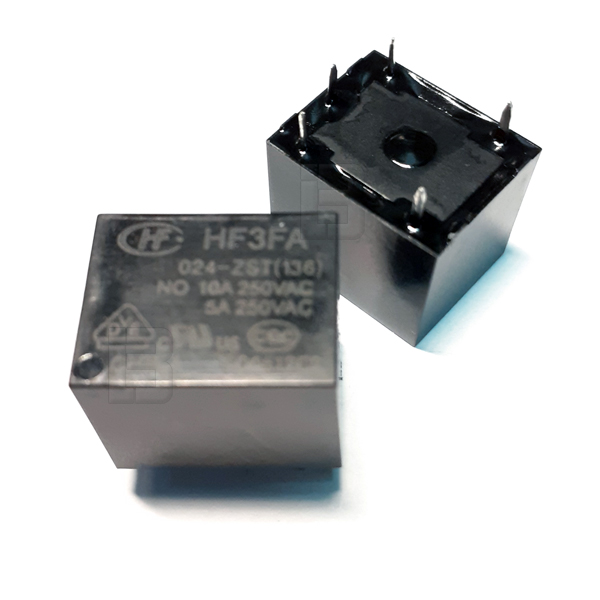

RELE HF3FA-024ZT

Relej HF3FA-024ZT Hongfa 24VDC 10A SPDT Subminijaturni PCB
Visokokvalitetni subminijaturni elektromagnetni energetski relej velike snage renomiranog svetskog proizvođača Hongfa, sa kataloškom oznakom HF3FA/024-ZT (označena fabrička podserija 024-ZST), specijalno je projektovan za direktnu montažu na štampane pločice (PCB). Ovaj široko rasprostranjeni kockasti model odlikuje se kompaktnim crnim kućištem koje nudi optimalan odnos dimenzija i visoke strujne prekidne moći, olakšavajući gustu montažu u modernim elektronskim uređajima i modulima automatizacije.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 24V DC, uz unutrašnji otpor namotaja od 1600 Ohm (1.6 kOhm) koji obezbeđuje visoku energetsku efikasnost i minimalno termičko opterećenje tokom rada kontrolnog kola. Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO). Kontakti su izrađeni od napredne AgSnO2 (srebro-kalaj oksid) legure, što garantuje izuzetnu otpornost na električni luk, habanje i visoke strujne udare (inrush current). Komponenta pouzdano prekida strujna opterećenja do 10A pri mrežnom naponu od 250V AC, kao i do 10A na jednosmernom naponu od 28V DC. Kućište ispunjava standarde potpunog zaptivanja (sealed type), pružajući dugotrajan rad i pouzdanu zaštitu unutrašnjih elemenata od prodiranja fluksa lemne paste tokom automatskog THT lemljenja.
Prema dostupnim podacima iz baze i prateće tehničke dokumentacije, za ovaj tip artikla kao moguća alternativa navodi se model AZ9431CH-24DE (Zettler), pa se savetuje da tehničar ili serviser pre svake ugradnje samostalno proveri elektro-mehaničke parametre i raspored pinova radi potvrde pune kompatibilnosti na ploči.
Najčešća primena:
Zahvaljujući dokazanoj robusnosti, standardnom upravljačkom naponu od 24V i strujnom kapacitetu od 10 ampera, ovaj model se masovno primenjuje u:
Upravljačkim jedinicama unutar industrijske automatike i PLC izlaznim interfejsnim pločama
HVAC opremi, elektronskim termostatima i pratećim sistemima ventilacije i grejanja
Elektronici kućnih aparata, komercijalnoj beloj tehnici i pratećim kontrolnim modulima uređaja
Sistemima kućne automatizacije, pametnim kućama, prekidačima i kontrolerima rasvete
Različitim elektronskim sklopovima i mernim instrumentima opšte namene
