RELE HF3FD-012-ZSTF

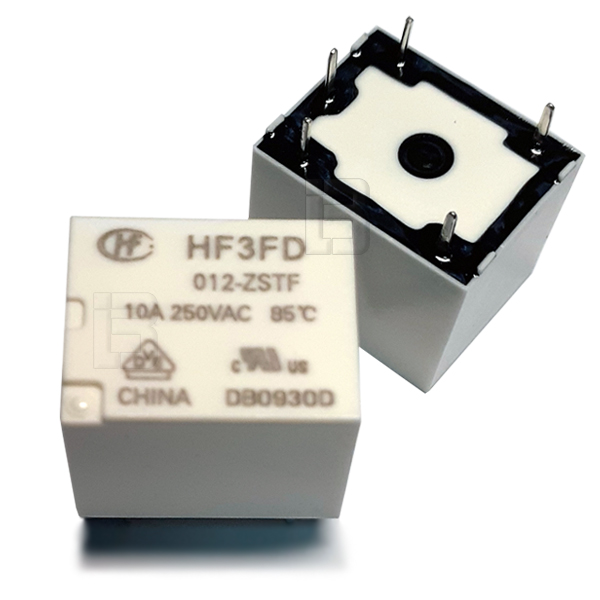

Relej HF3FD-012-ZSTF Hongfa 12VDC 10A SPDT Subminijaturni PCB
Visokokvalitetni subminijaturni elektromehanički kockasti relej renomiranog proizvođača Hongfa, sa kataloškom oznakom HF3FD/012-ZSTF, projektovan je za direktnu montažu lemljenjem na štampane pločice (PCB). Ovaj izuzetno popularni model odlikuje se kompaktnim dimenzijama kućišta bele ili svetlo sive boje i visokom pouzdanošću u radu. Sufiks "-F" u oznaci označava klasu izolacije kalema do 155°C (Klasa F), što releju omogućava stabilan rad i produžen radni vek čak i u uslovima povišene temperature ambijenta (deklarisan za rad do 85°C).
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 12V DC, uz ekonomičnu i nisku potrošnju kontrolnog kola od oko 360 mW. Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), što predstavlja jedan preklopni kontakt (1 CO). Dimenzionisan je za pouzdano preklapanje i stabilno prekidanje strujnih opterećenja do 10A pri nominalnom mrežnom naponu od 250V AC, kao i pod jednosmernim naponom u sistemima automatizacije. Kućište ispunjava standarde zaptivenosti otporne na fluks (flux proof / plastic sealed), pružajući efikasnu zaštitu unutrašnjih elemenata tokom procesa automatskog THT lemljenja na ploči.
Prema dostupnim podacima iz baze i prateće tehničke dokumentacije, za ovaj tip artikla kao direktne alternative i ekvivalenti navode se modeli RM51-3011-85-1012 (Relpol RELE RM513011851012) i HJR-3FF-S-ZF (Tianbo RELE HJR3-3FF12V), pa se savetuje da tehničar ili serviser pre svake ugradnje samostalno proveri elektro-mehaničke parametre i raspored pinova radi potvrde pune kompatibilnosti na ploči.
Najčešća primena:
Zahvaljujući kompaktnom kockastom dizajnu, standardnom radnom naponu od 12V i preklopnom kontaktu snage 10 ampera, ovaj model se masovno primenjuje u:
Sistemima kućne automatizacije, pametnim prekidačima, utičnicama i modulima za upravljanje rasvetom
Elektronici kućnih aparata, bele tehnike (mašine za veš, sudove, mikrotalasne rerne) i pratećih kontrolnih ploča
HVAC kontrolerima, elektronskim termostatima, sistemima ventilacije i automatskog grejanja
Upravljačkim jedinicama unutar industrijske automatike i PLC izlaznim interfejsnim modulima
Bezbednosnim sistemima, protivpožarnim i alarmnim centralama
