RELE HJR3-3FF12V

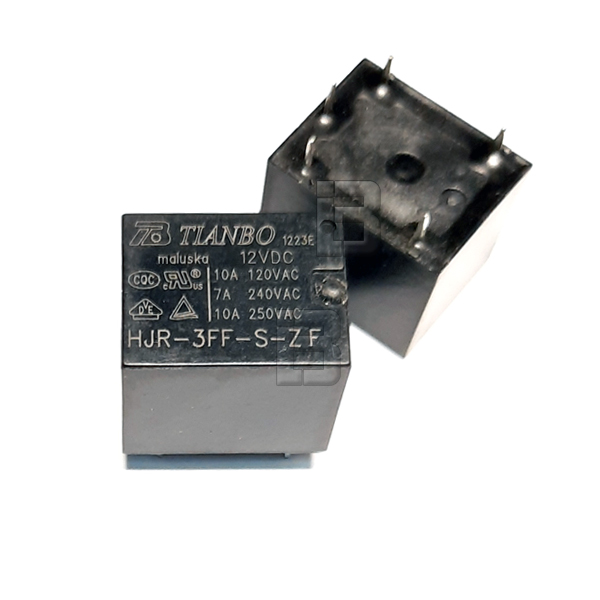

Relej HJR-3FF-S-ZF Tianbo 12VDC 10A SPDT PCB
Visokokvalitetni subminijaturni elektromehanički kockasti relej kineskog proizvođača Tianbo, sa kataloškom oznakom HJR-3FF-S-ZF (dostupan i pod skraćenim nazivom HJR3-3FF12V), namenjen je za direktnu montažu na štampane pločice (PCB). Ovaj model karakteriše zaptivena (sealed) konstrukcija kućišta koja štiti unutrašnje komponente tokom lemljenja i rada, pružajući visoku pouzdanost u kompaktnim elektronskim modulima.
Uređaj radi sa jednosmernim naponom zavojnice (špulne) od 12V DC, uz ekonomičnu nazivnu potrošnju od 30 mA i otpor zavojnice od 400 Ohm. Relej ima konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO / 1 form C), izrađen od izdržljivog materijala AgSnO2 (srebro-kalaj oksid) koji garantuje dug radni vek. Komponenta ima ukupno 5 pinova sa standardnom dužinom pina od 3.6 mm, a dimenzionisana je za maksimalnu nazivnu AC struju prebacivanja do 10A pri naponu od 250V AC, dok pod jednosmernim naponom bezbedno radi do 30V DC.
Prema dostupnim podacima iz baze i prateće tehničke dokumentacije, za ovaj tip artikla mogu postojati odgovarajući zamenski modeli, pa se savetuje da tehničar ili serviser pre svake ugradnje samostalno proveri elektro-mehaničke parametre i raspored pinova radi potvrde pune kompatibilnosti na ploči.
Najčešća primena:
Zahvaljujući kompaktnim kockastim dimenzijama, standardnom radnom naponu od 12V i strujnoj snazi od 10 ampera, ovaj popularni model se masovno primenjuje u:
Sistemima kućne automatizacije, pametnim prekidačima i relejnim modulima za upravljanje rasvetom
Elektronici kućnih aparata, bele tehnike i pratećih kontrolnih ploča
HVAC kontrolerima, sistemima ventilacije, klimatizacije i automatskog grejanja
Upravljačkim jedinicama unutar industrijske automatike i PLC izlaznim modulima
Bezbednosnim sistemima, protivpožarnim i alarmnim centralama
