RELE HFD23-012

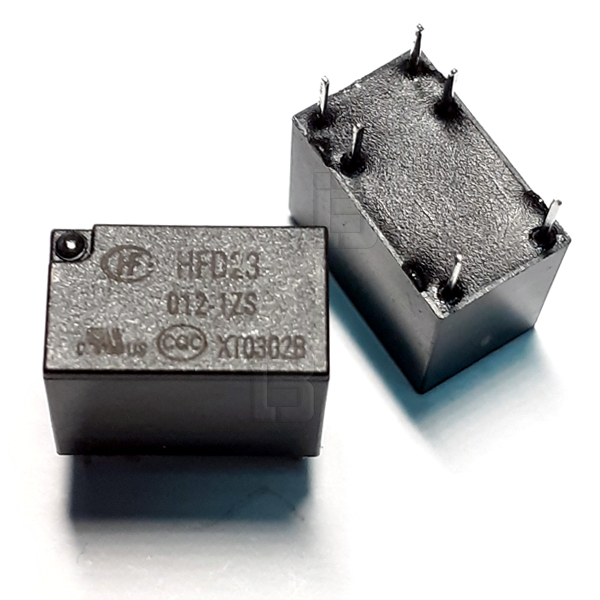

Relej HFD23-012/1ZS Hongfa 12VDC 1A SPDT Signalni PCB
Visokokvalitetni subminijaturni elektromehanički signalni relej renomiranog svetskog proizvođača Hongfa, sa kataloškom oznakom HFD23-012/1ZS (RELE HFD23-012), specijalno je projektovan za direktnu montažu na štampane pločice (PCB). Ovaj model iz serije HFD23 odlikuje se izuzetno malim, subminijaturnim dimenzijama kućišta crne boje koje omogućava maksimalnu uštedu prostora i veliku gustinu pakovanja na elektronskim pločama. Spada u klasu visokoosetljivih (Sensitive) signalnih komponenata koje zahtevaju minimalnu snagu upravljačkog signala.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 12V DC. Unutrašnji otpor namotaja iznosi 960 Ohm, što omogućava izuzetno ekonomičan rad kontrolne elektronike i generiše minimalnu količinu toplote unutar zatvorenih kućišta instrumenata. Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO). Kontakti su izrađeni od napredne AgNi+Au legure (srebro-nikl sa dodatnim slojem pozlate). Pozlaćeni kontakti efikasno sprečavaju oksidaciju, osiguravaju izuzetno nizak prelazni otpor i zadržavaju maksimalnu pouzdanost pri preklapanju slabih struja i osetljivih mernih, komunikacionih ili audio signala. Relej je deklarisan za opterećenja do 1A pri jednosmernom naponu od 30V DC, dok pod naizmeničnim naponom bezbedno radi do 0.5A na 125V AC (rezistivno opterećenje). Kućište pruža pouzdanu zaštitu unutrašnjih elemenata tokom procesa automatskog THT lemljenja.
Prema dostupnim podacima iz baze i prateće tehničke dokumentacije, za ovaj tip artikla kao direktna alternativa i ekvivalent navodi se model Takamisawa RY12W-K (RY12W-K Takamisawa Fujitsu 12VDC 1A DPDT Signalni PCB), pod uslovom da se na ploči proveri konfiguracija pinova (HFD23 je SPDT, dok je RY12W-K DPDT konfiguracije, ali često dele kompatibilan raster za osnovne signalne linije), pa se savetuje da tehničar ili serviser pre svake ugradnje samostalno proveri elektro-mehaničke parametre radi potvrde pune kompatibilnosti na ploči.
Najčešća primena:
Zbog izuzetno osetljive špulne od 960 Ohm, pozlaćenih preklopnih kontakata i signalne namene, ovaj model se najčešće koristi u:
Telekomunikacionoj opremi, mrežnim preklopnicima i interfejsnim komunikacionim modulima
Audio i video opremi, miksetama i pojačalima za precizno upravljanje i preklapanje signala
Mernim instrumentima, laboratorijskim uređajima, senzorima i industrijskim ispitnim sistemima (test oprema)
Medicinskoj elektronici i pratećim kontrolnim panelima visoke preciznosti
Automatizaciji kancelarijske opreme, sistemima pametnih kuća i alarmnim centralama
