RELE JS1-12V-F

Relej JS1-12V-F Panasonic 12VDC 10A SPDT Kockasti PCB

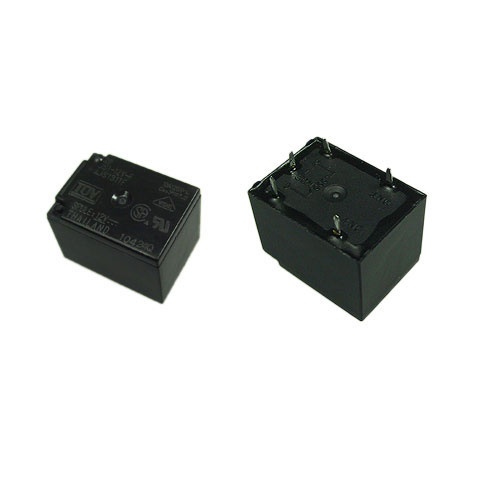

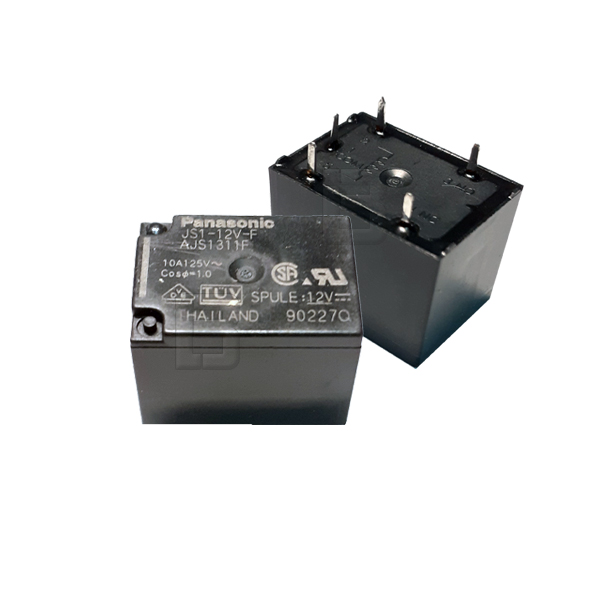

Visokokvalitetni minijaturni elektromehanički kockasti energetski relej svetski poznatog brenda Panasonic, sa kataloškom oznakom JS1-12V-F (na sajtu zaveden pod nazivima RELE JS1-12V-F i RELE 12VDC10A), projektovan je za direktnu montažu lemljenjem na štampane pločice (PCB). Ovaj izuzetno popularni i dugotrajni model iz Panasonic JS serije odlikuje se kompaktnim kockastim kućištem crne boje (klasičan kockasti "sugar cube" oblik) koje nudi odličan odnos minimalnih dimenzija i visoke strujne prekidne moći, olakšavajući raspored i ekonomičnu THT montažu na elektronskim pločama.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 12V DC, uz osetljivu i energetski veoma efikasnu nominalnu potrošnju kalema od oko 360 mW, što obezbeđuje ekonomičan rad kontrolne elektronike i minimalno odavanje toplote tokom rada. Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO / 1 Form C) sa ukupno 5 pinova na kućištu. Dimenzionisan je za pouzdano preklapanje i stabilno prekidanje visokih opterećenja: nominalna struja iznosi do 10A pri mrežnom naponu od 250V AC ili 125V AC, kao i pod jednosmernim naponom na 30V DC, dok pod naponom od 277V AC može bezbedno podneti struje do 6A. Kućište ispunjava standarde klase zaštite od prodiranja fluksa lemne paste (flux-resistant), pružajući stabilnost i sigurnost unutrašnjih elemenata tokom procesa automatskog lemljenja na ploči.
Prema dostupnim podacima, za ovaj tip artikla kao moguća alternativa navodi se model RELE AZ9431CH-12DE, pa se savetuje da tehničar ili serviser pre svake ugradnje samostalno proveri elektro-mehaničke parametre i raster nožica radi potvrde pune kompatibilnosti na ploči.
Najčešća primena:
Elektronici kućnih aparata, komercijalnoj beloj tehnici (mašine za veš, rerne) i pratećim kontrolnim pločama uređaja
HVAC opremi, elektronskim termostatima, sistemima ventilacije, klimatizacije i automatskog grejanja
Upravljačkim jedinicama unutar industrijske automatike, tajmerima i PLC izlaznim interfejsnim pločama
Sistemima kućne automatizacije, pametnim kućama, prekidačima i kontrolerima rasvete
Različitim elektronskim sklopovima opšte namene, izvorima napajanja i mernim instrumentima
