RELE AZ7641C-12DE

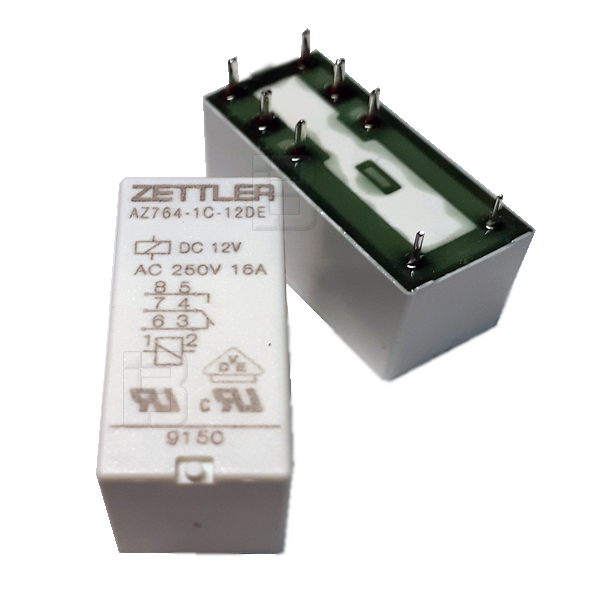

Relej AZ7641C-12DE Zettler 12VDC 16A SPDT Niskoprofilni PCB
Visokokvalitetni elektromehanički niskoprofilni energetski relej renomiranog američko-nemačkog proizvođača Zettler, sa kataloškom oznakom AZ7641C-12DE (na sajtu dostupan pod nazivima RELE AZ7641C-12DE, AZ764-1C-12DE i AZ7641C12DE), projektovan je za direktnu montažu lemljenjem na štampane pločice (PCB) ili za ugradnju u odgovarajuća relejna podnožja. Ovaj izuzetno pouzdani, monostabilni model odlikuje se niskom siluetom i kompaktnom konstrukcijom kućišta bele boje visine od svega 15.7 mm, što pruža veliku uštedu prostora i omogućava visoku gustinu pakovanja komponenata na elektronskim pločama.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 12V DC. Unutrašnji otpor namotaja iznosi 360 Ohm, uz osetljivu i energetski veoma efikasnu nominalnu potrošnju kalema od oko 400 mW, čime se obezbeđuje minimalno oslobađanje toplote tokom dugotrajnog rada u zatvorenim kontrolnim modulima. Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO). Dimenzionisan je za pouzdano i stabilno prekidanje visokih strujnih opterećenja do 16A pri nominalnom naponu od 250V AC. Kako bi bezbedno izdržao visoku struju od 16 ampera, ovaj model koristi specifičan raspored sa ukupno 8 pinova na kućištu, gde su izlazne nožice unutrašnje strujne staze duplirane na rasteru od 5 mm. Kućište ispunjava standarde klase zaštite od prodiranja fluksa lemne paste, pružajući vrhunsku dielektričnu izolaciju i bezbednost elektronskih sklopova.
Prema dostupnim podacima i informacijama istaknutim na samoj slici, kao dostupni zamenski proizvodi za ovaj model navode se releji RELE RT314012 (TE Connectivity / Schrack), RELE HF115-012-1ZS3A (Hongfa) i RELE G2RL1E-DC12 (Omron), pa se savetuje da tehničar ili serviser pre svake ugradnje samostalno proveri elektro-mehaničke parametre i raster nožica radi potvrde pune kompatibilnosti na ploči.
Najčešća primena:
Elektronici kućnih aparata, beloj tehnici velike snage (veš mašine, mašine za sudove, mikrotalasne rerne)
HVAC kontrolerima, sistemima ventilacije, klimatizacije i automatskog grejanja (ploče za kotlove i peći)
Upravljačkim jedinicama industrijskih mašina, PLC izlaznim energetskim modulima i kontrolnim pločama
Energetskim modulima za pametne kuće i automatizaciju zgrada za bezbedno preklapanje jačih potrošača
Izvorima napajanja, punjačima akumulatora i različitim elektronskim sklopovima opšte namene
