RELE G2RL1E-DC12

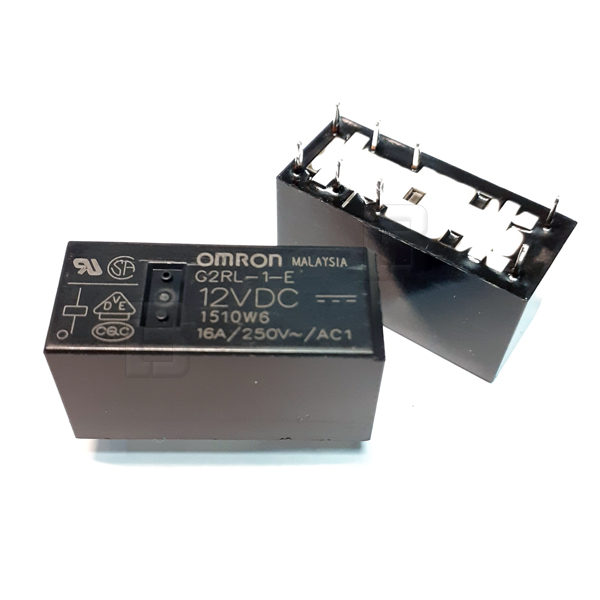

Relej G2RL-1-E DC12 Omron 12VDC 16A SPDT Niskoprofilni PCB
Visokokvalitetni elektromehanički niskoprofilni energetski relej vodećeg svetskog proizvođača Omron, sa kataloškom oznakom G2RL-1-E DC12 (dostupan i pod oznakom G2RL1E-DC12), projektovan je za direktnu montažu na štampane pločice (PCB) ili za montiranje u odgovarajuća relejna podnožja na DIN šini. Ovaj pouzdani model odlikuje se kompaktnom niskom siluetom kućišta crne boje visine od svega 15.7 mm. Unutrašnja konstrukcija sa rastojanjem kontakata i kalema od 8 mm obezbeđuje izuzetno visoku dielektričnu čvrstoću i izvrsnu električnu izolaciju (otpornost na naponske udare do 10 kV).
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 12V DC, uz osetljivu i energetski efikasnu potrošnju struje namotaja od 33.3mA (snaga kalema iznosi oko 400 mW). Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO). Verzija sa oznakom "-E" označava visoki kapacitet preklapanja (High-capacity), što omogućava trajno i stabilno prekidanje visokih strujnih opterećenja do 16A pri nominalnom mrežnom naponu od 250V AC. Kako bi izdržao visoku struju od 16 ampera, ovaj model na ploči koristi specifičan raspored sa dupliranim izlaznim pinovima za kontakte (ukupno 8 pinova na kućištu). Kućište ispunjava standarde klase izolacije F i predviđeno je za stabilan rad u širokom temperaturnom opsegu od -40 do +85 °C.
Prema dostupnim podacima iz baze i prateće tehničke dokumentacije, za ovaj tip artikla kao direktne i potpuno kompatibilne alternative navode se modeli RT314012 (TE Connectivity / Schrack) i AZ7641C-12DE (Zettler), pošto dele identičnu prekidnu moć od 16A, nizak profil, napon špulne od 12VDC i identičan raspored od 8 pinova na štampanoj ploči. Savetuje se da tehničar ili serviser pre svake ugradnje samostalno proveri elektro-mehaničke parametre radi potvrde kompatibilnosti na ploči.
Najčešća primena:
Zahvaljujući niskoprofilnom kućištu visoke strujne moći od 16A i standardnom radnom naponu od 12V, ovaj model se masovno primenjuje u:
HVAC kontrolerima, sistemima ventilacije, klimatizacije i pratećim cirkulacionim pumpama (ploče za kotlove)
Elektronici kućnih aparata, veš mašina, mašina za sudove i bele tehnike velike snage
Upravljačkim jedinicama industrijskih mašina i PLC izlaznim interfejsnim modulima na DIN šini
Energetskim modulima za pametne kuće i automatizaciju zgrada za bezbedno preklapanje jačih potrošača
Audio opremi, izvorima napajanja i mernim instrumentima koji zahtevaju visoku dielektričnu izolaciju
