RELE RT314012

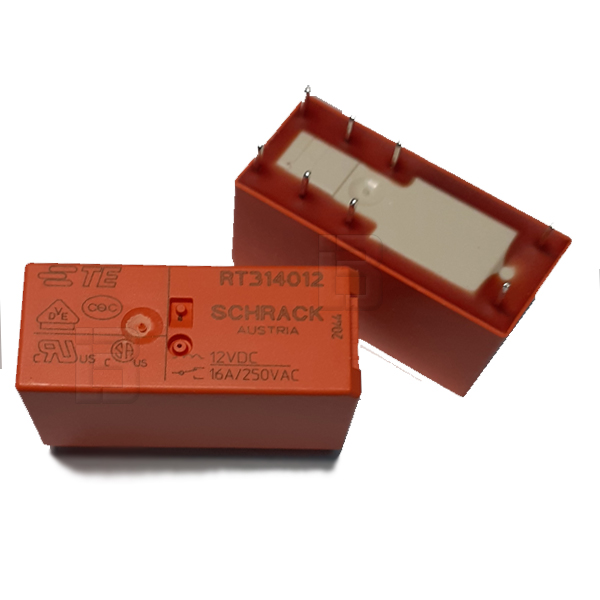

Relej RT314012 TE Connectivity 12VDC 16A SPDT Niskoprofilni PCB
Visokokvalitetni elektromehanički niskoprofilni energetski relej renomiranog svetskog benda TE Connectivity (iz Schrack RT1 serije), sa kataloškom oznakom RT314012 (na sajtu zaveden pod nazivom RELE RT314012), projektovan je za direktnu montažu na štampane pločice (PCB) ili za ugradnju u odgovarajuća relejna podnožja na DIN šini. Ovaj pouzdani industrijski model odlikuje se kompaktnom niskom siluetom kućišta narandžaste boje visoke dielektrične čvrstoće, što tehničarima i serviserima omogućava znatnu Uštedu prostora unutar zatvorenih elektro-ormana, kontrolnih kutija i upravljačkih modula.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 12V DC. Unutrašnji otpor namotaja iznosi 360 Ohm, uz osetljivu i energetski efikasnu nominalnu potrošnju kalema od oko 400 mW, što minimizuje oslobađanje toplote tokom dugotrajnog rada pod naponom i obezbeđuje visoku pouzdanost kontrolnog kruga. Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO / 1 Form C). Kontakti su izrađeni od napredne legure i namenski su dimenzionisani za trajno i stabilno prekidanje visokih strujnih opterećenja do 16A pri mrežnom naponu od 250V AC. Kako bi bezbedno izdržao visoku struju od 16 ampera na štampanoj ploči, ovaj model koristi specifičan raspored sa ukupno 8 pinova na kućištu, gde su izlazne nožice unutrašnje strujne staze duplirane na rasteru od 5 mm. Kućište ispunjava standarde klase zaštite RT II (flux proof / otpornost na prodiranje fluksa lemne paste), pružajući vrhunsku dielektričnu izolaciju od 5kV između špulne i kontakata.
Prema dostupnim podacima, za ovaj tip artikla kao moguća alternativa navode se modeli RELE AZ7641C-12DE (Zettler), RELE G2RL1E-DC12 (Omron) i FINDER 41.61.9.012.0000, dok se kao direktan fabrički ekvivalent navodi i LMR1H-12D RAYEX ELECTRONIC, pa se savetuje da tehničar ili serviser pre svake ugradnje samostalno proveri elektro-mehaničke parametre i raster nožica radi potvrde pune kompatibilnosti na ploči.
Najčešća primena:
Elektronici kućnih aparata, beloj tehnici velike snage (veš mašine, mašine za pranje sudova, rerne)
HVAC kontrolerima, sistemima ventilacije, klimatizacije i automatskog grejanja (ploče za kotlove i peći)
Upravljačkim jedinicama industrijskih mašina, PLC izlaznim energetskim modulima i kontrolerima
Automatizaciju unutar elektro-ormana preko relejnih interfejsa i podnožja na DIN šini
Energetskim modulima za pametne kuće i automatizaciju zgrada za bezbedno preklapanje jačih potrošača
